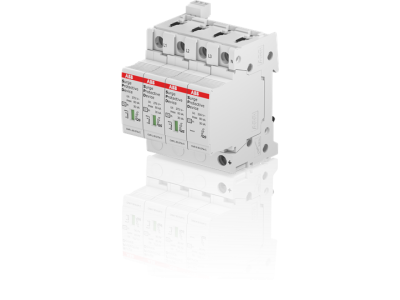

Ogranicznik przepięć OVR T2 3N 80-275s P TS QS, pro M compact | 2CTB815708R0800 ABB

Alternatywny kod produktu: 2CTB815708R0800

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 3N 80-275s P TS QS (symbol 2CTB815708R0800) to wysokiej klasy urządzenie typu 2, chroniące niskonapięciowe systemy odbiorcze przed skutkami przepięć atmosferycznych i łączeniowych. Zaprojektowany do współpracy z aparaturą z serii System pro M compact, zasilany w układzie 3-fazowym 80–275 V. Wersja „TS” wyposażona jest w styk pomocniczy do sygnalizacji stanu pracy, natomiast „s” w warystor rezerwowy gwarantujący ciągłość ochrony nawet po zużyciu głównego elementu.

• Typ 2 według IEC 61643-11: Ochrona przed przepięciami w instalacjach niskiego napięcia – redukcja zagrożeń dla urządzeń wrażliwych.
• Zakres napięcia 80–275 V (3N): Kompatybilny z szerokim spektrum sieci 3-fazowych, od instalacji przemysłowych po obiekty komercyjne.
• Styk pomocniczy „TS”: Umożliwia podłączenie sygnalizacji świetlnej lub zdalnego monitoringu stanu ochrony.
• Warystor rezerwowy „s”: Zapewnia utrzymanie podstawowej ochrony systemu nawet po zużyciu głównego warystora, zapobiegając całkowitemu odłączeniu zabezpieczenia.
• Kompatybilność z System pro M compact: Zapewnia płynną integrację z aparaturą modułową, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć typu 2 oraz jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa produktów elektrycznych. Posiada oznakowanie CE.

Zastosowanie

Ogranicznik OVR T2 3N 80-275s P TS QS znajduje zastosowanie w instalacjach niskiego napięcia wymagających skutecznej ochrony przed przepięciami, zarówno w środowiskach przemysłowych, jak i komercyjnych.

• Ochrona rozdzielnic i szaf sterowniczych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie układów zasilania urządzeń wrażliwych (np. serwery, automatyka przemysłowa, oświetlenie LED).
• Integracja z aparaturą modułową System pro M compact w celu oszczędności miejsca i uproszczenia montażu.
• Stosowanie w sieciach 3-fazowych 80–275 V, w tym w instalacjach zasilanych z układów o niestabilnym napięciu.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować w miejscu suchym, chronionym przed wilgocią i pyłem, w pobliżu chronionych odbiorników. Podłączenie należy wykonać w układzie 3-fazowym 80–275 V, zachowując odpowiednią kolejność faz. Styk pomocniczy „TS” należy podłączyć do systemu sygnalizacji zgodnie z dokumentacją techniczną. Po montażu przeprowadzić testy funkcjonalne w celu weryfikacji poprawności działania. Wymiana ogranicznika powinna nastąpić po upływie jego okresu eksploatacji lub w przypadku uszkodzenia.

FAQ

• Czy ogranicznik OVR T2 3N 80-275s P TS QS wymaga stosowania zabezpieczenia dodatkowego? Tak – zgodnie z normami, ogranicznik typu 2 powinien być stosowany w układzie z zabezpieczeniem nadprądowym (np. bezpiecznikiem topikowym) dobranym do parametrów urządzenia. Szczegółowe dane znajdują się w dokumentacji technicznej.
• Co oznacza „warystor rezerwowy (s)”? Funkcja „s” zapewnia utrzymanie podstawowej ochrony systemu nawet po zużyciu głównego warystora. Urządzenie nadal częściowo chroni instalację, sygnalizując konieczność wymiany.
• Jak podłączyć styk pomocniczy „TS”? Styk pomocniczy należy podłączyć do odpowiedniego wejścia w systemie sygnalizacji (np. PLC, centralki alarmowej) zgodnie z dokumentacją techniczną producenta. Pozwala to na zdalne monitorowanie stanu ochrony.
