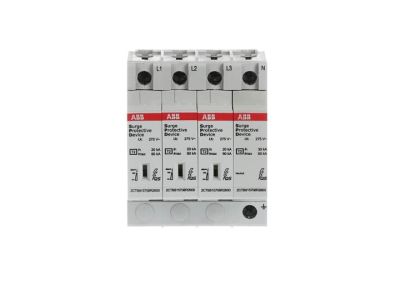

Ogranicznik przepięć OVR T2 3N 80-275s P QS, pro M compact | 2CTB815708R2000 ABB

Alternatywny kod produktu: 2CTB815708R2000

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 3N 80-275s P QS (symbol 2CTB815708R2000) to urządzenie SPD typu 2 przeznaczone do ochrony niskonapięciowych systemów odbiorczych przed przepięciami atmosferycznymi i łączeniowymi. Zaprojektowany do współpracy z aparaturą modułową serii System pro M compact, zapewnia ciągłą ochronę instalacji elektrycznych. Wariant z warystorem rezerwowym (oznaczenie „s”) utrzymuje podstawową ochronę nawet po wyczerpaniu głównego elementu ochronnego, wydłużając czas bezpieczeństwa systemu.

• Typ SPD T2: Chroni przed przepięciami o umiarkowanej energii w instalacjach niskonapięciowych, zgodnie z normą IEC 61643-11.
• 3-fazowe napięcie znamionowe 80-275V: Szeroki zakres napięcia roboczego (L-N) pozwala na zastosowanie w różnych typach instalacji AC.
• Kompatybilność z System pro M compact: Zapewnia łatwą integrację z aparaturą modułową tej serii dzięki standardowym wymiarom i złączom.
• Warystor rezerwowy (wersja „s”): Gwarantuje ciągłość ochrony nawet po degradacji głównego warystora – system pozostaje chroniony do momentu wymiany urządzenia.
• Konstrukcja modułowa QS (Quick-Set): Szybki montaż na szynie DIN bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 (typ 2) oraz posiada deklarację zgodności CE. Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla ochrony przeciwprzepięciowej.

Zastosowanie

Ogranicznik OVR T2 3N 80-275s P QS znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przeciwprzepięciowej, szczególnie tam, gdzie występuje ryzyko uszkodzeń spowodowanych wyładowaniami atmosferycznymi lub zakłóceniami sieci.

• Ochrona rozdzielnic niskonapięciowych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie układów sterowania i automatyki przemysłowej.
• Ochrona instalacji w budynkach użyteczności publicznej (szpitale, szkoły, biurowce).
• Współpraca z aparaturą modułową System pro M compact w nowoczesnych instalacjach.
• Stosowanie w układach 3-fazowych wymagających ciągłej ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować w pobliżu chronionego obwodu, możliwie jak najbliżej źródła zagrożenia przepięciami (np. w rozdzielnicy głównej). Montaż na szynie DIN z użyciem mechanizmu QS (szybkozłączka) – upewnić się o prawidłowym zacisku. Przed instalacją sprawdzić zgodność napięcia znamionowego z parametrami instalacji. Po montażu należy przeprowadzić testy działania zgodnie z zaleceniami producenta.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia topikowego? Tak – urządzenie SPD typu 2 powinno być zabezpieczone przed zwarciem poprzez dobór odpowiedniego bezpiecznika topikowego lub wyłącznika instalacyjnego zgodnie z dokumentacją techniczną.
• Jaki jest okres użytkowania ogranicznika? Żywotność warystora zależy od liczby i energii występujących przepięć. Zaleca się okresową kontrolę stanu urządzenia i wymianę co 5-10 lat w zależności od warunków eksploatacji.
• Czy można stosować ogranicznik w instalacjach DC? Nie – urządzenie jest przeznaczone wyłącznie do ochrony obwodów prądu przemiennego AC. Do instalacji DC należy wybrać specjalistyczny ogranicznik SPD typu 2 dedykowany dla napięć stałych.
