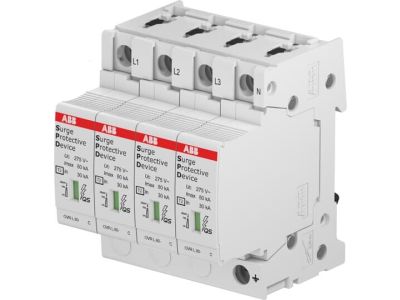

Ogranicznik przepięć OVR T2 3N 40-440s P TS QS, pro M compact | 2CTB815704R3700 ABB

Alternatywny kod produktu: 2CTB815704R3700

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 3N 40-440s P TS QS (symbol 2CTB815704R3700) to modułowe urządzenie typu SPD (Surge Protective Device) klasy II, przeznaczone do ochrony niskonapięciowych systemów odbiorczych przed przepięciami atmosferycznymi i łączeniowymi. Zaprojektowany do współpracy z aparaturą modułową serii System pro M compact, wyposażony w styk pomocniczy (TS) oraz funkcję warystora rezerwowego (s), który zapewnia ciągłość ochrony nawet przy zużytym głównym elemencie gaszącym.

• Typ SPD T2 (klasa II): Zapewnia ochronę wtórną w instalacjach niskiego napięcia, redukując przepięcia do poziomu bezpiecznego dla chronionych urządzeń.
• Styk pomocniczy TS: Umożliwia zdalne monitorowanie stanu ogranicznika (np. załączenie sygnalizacji awarii) oraz integrację z systemami sterowania.
• Warystor rezerwowy (s): Gwarantuje utrzymanie podstawowej ochrony przepięciowej nawet po wyeksploatowaniu głównego warystora – system pozostaje chroniony do momentu wymiany urządzenia.
• Zakres napięciowy 40-440V: Kompatybilność z szerokim spektrum instalacji jednofazowych i trójfazowych (3+N).
• Modułowa budowa (1 TE): Łatwy montaż na szynie DIN, oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dla SPD typu 2 oraz dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej. Posiada oznakowanie CE i jest zgodny z zapisami normy PN-EN 60099-1 dotyczącej ochrony przeciwprzepięciowej.

Zastosowanie

Ogranicznik OVR T2 3N 440s P TS QS znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest skuteczna ochrona przeciwprzepięciowa zarówno w budynkach mieszkalnych, jak i przemysłowych.

• Ochrona rozdzielnic niskiego napięcia przed przepięciami spowodowanymi wyładowaniami atmosferycznymi lub operacjami łączeniowymi.
• Zabezpieczenie systemów sterowania, automatyki przemysłowej i urządzeń elektronicznych wrażliwych na zakłócenia napięciowe.
• Integracja z aparaturą serii System pro M compact – idealne rozwiązanie w instalacjach modułowych.
• Aplikacje wymagające monitorowania stanu ochrony (np. centra danych, budynki użyteczności publicznej).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować na szynie DIN w rozdzielnicy, z dala od źródeł ciepła. Połączenia należy wykonywać przewodami o odpowiednim przekroju (zalecany min. 6 mm² Cu dla przewodu ochronnego L-PE). Przed montażem upewnić się, że napięcie w instalacji zostało odłączone. Po zamontowaniu przeprowadzić test działania zgodnie z instrukcją producenta. Styk pomocniczy TS podłączyć do odpowiedniego obwodu monitorującego.

FAQ

• Czy ogranicznik wymaga okresowej wymiany? Tak – warystor główny ulega stopniowemu zużyciu w wyniku występowania przepięć. Zaleca się okresowe sprawdzanie stanu urządzenia (np. co 2 lata) i wymianę w przypadku awarii sygnalizowanej przez styk pomocniczy TS.
• Czy konieczne jest stosowanie warystora rezerwowego (s)? Warystor rezerwowy zapewnia ciągłość ochrony nawet przy uszkodzonym głównym elemencie gaszącym, jednak nie zwalnia z konieczności wymiany całego ogranicznika po upływie jego żywotności.
• Jaka jest maksymalna obciążalność prądowa dla przewodu ochronnego? Dane techniczne nie określają maksymalnego prądu zwarciowego. Zaleca się stosowanie przewodów o przekroju co najmniej 6 mm² Cu i odpowiednich zabezpieczeń w obwodzie.
