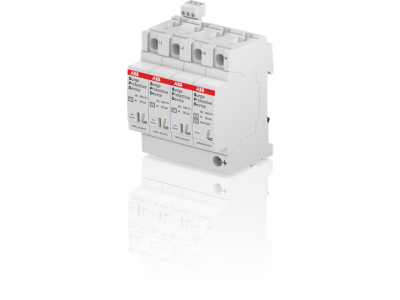

Ogranicznik przepięć OVR T2 3N 40-440 P TS QS, pro M compact | 2CTB803973R1500 ABB

Alternatywny kod produktu: 2CTB803973R1500

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 3N 40-440 P TS QS (symbol 2CTB803973R1500) to urządzenie typu 2 chroniące trójfazowe systemy odbiorcze przed przepięciami. Zgodny z serią System pro M compact, wyposażony w styk pomocniczy TS do sygnalizacji stanu pracy. Przeznaczony do ochrony instalacji niskonapięciowych zgodnie z normą IEC 61643-11.

• Typ 2 (OVR T2): Przeznaczony do ochrony przed przepięciami atmosferycznymi i łączeniowymi w instalacjach odbiorczych – ograniczanie napięcia do bezpiecznego poziomu.
• Zakres napięciowy 40-440V: Kompatybilny z sieciami trójfazowymi o napięciu znamionowym 230/400V, zapewnia ochronę w całym zakresie roboczym.
• Styk pomocniczy TS: Umożliwia podłączenie sygnalizacji stanu pracy (np. diody LED, przekaźnika) bez konieczności dodatkowego okablowania zewnętrznego.
• Kompatybilność z System pro M compact: Współpracuje z aparaturą modułową tej serii, zapewniając spójność instalacji i łatwość montażu na szynie DIN.
• Zgodność z IEC 61643-11: Testowany jako SPD typu 2 – gwarancja skutecznej ochrony przeciwprzepięciowej zgodnie z międzynarodowymi standardami.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć typu 2. Produkt posiada deklarację zgodności CE i przeznaczony jest do stosowania w instalacjach zgodnych z europejskimi dyrektywami niskonapięciowymi.

Zastosowanie

Ogranicznik OVR T2 3N 40-440 P TS QS znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przeciwprzepięciowej.

• Ochrona trójfazowych obwodów odbiorczych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczanie wrażliwej elektroniki (komputery, systemy sterowania, urządzenia pomiarowe) przed skutkami przepięć.
• Instalacje fotowoltaiczne – ochrona falowników i akumulatorów przed przepięciami pochodzącymi z sieci zasilającej lub wyładowań atmosferycznych.
• Ochrona układów napędowych i automatyki przemysłowej w środowiskach narażonych na zakłócenia elektromagnetyczne.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w chronionej instalacji. Urządzenie montować na szynie DIN w rozdzielnicy elektrycznej, zgodnie z kierunkiem przepływu energii. Zaciski L1, L2, L3, N i PE podłączyć do odpowiednich przewodów fazowych i neutralnego oraz uziemiającego. Styk pomocniczy TS może być wykorzystany do podłączenia zewnętrznej sygnalizacji (np. kontroli stanu pracy). Przed uruchomieniem sprawdzić poprawność połączeń i brak luzów w zaciskach.

FAQ

• Jaki jest typ ochrony ogranicznika OVR T2? Urządzenie jest ogranicznikiem typu 2 (SPD Type 2), przeznaczonym do ochrony instalacji odbiorczych przed przepięciami atmosferycznymi i łączeniowymi.
• Czy ogranicznik posiada możliwość sygnalizacji stanu pracy? Tak – wyposażony w styk pomocniczy TS, który pozwala na podłączenie sygnalizacji (np. diody LED) informującej o stanie pracy lub awarii.
• Jakie jest napięcie znamionowe pracy? Zakres napięciowy wynosi 40-440V, co czyni go kompatybilnym z typowymi sieciami trójfazowymi 230/400V.
