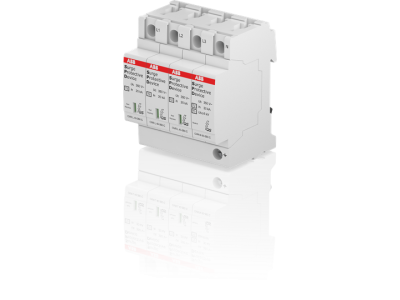

Ogranicznik przepięć OVR T2 3N 40-350 P QS, pro M compact | 2CTB803983R1100 ABB

Alternatywny kod produktu: 2CTB803983R1100

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 3N 40-350 P QS (symbol 2CTB803983R1100) to zaawansowane urządzenie zabezpieczające niskonapięciowe systemy odbiorcze przed szkodliwymi przepięciami. Przeznaczony do współpracy z serią System pro M compact, stanowi kluczowy element ochrony instalacji elektrycznych w budynkach mieszkalnych, handlowych i przemysłowych. Wyposażenie w opcjonalny styk pomocniczy (TS) pozwala na zdalne monitorowanie stanu pracy urządzenia.

• Typ 2 zgodny z IEC 61643-11: Skuteczna ochrona przed przepięciami powstającymi w wyniku wyładowań atmosferycznych lub operacji łączeniowych w sieci.
• Zakres napięć 40-350V: Kompatybilny z instalacjami trójfazowymi o napięciu znamionowym 230/400V, zapewniający ochronę wszystkich trzech faz oraz neutralnego.
• Kompatybilność z System pro M compact: Idealne rozwiązanie do nowoczesnych instalacji modułowych, montowane na szynie DIN 35mm.
• Opcjonalny styk pomocniczy (TS): Umożliwia podłączenie do systemów nadzoru, sygnalizacji awarii lub zdalnego monitoringu stanu ogranicznika.
• Konstrukcja QS (Quick Safe): Szybki i bezpieczny montaż dzięki systemowi zatrzaskowemu, eliminacja ryzyka błędnego podłączenia.

Zgodność z Normami

Ogranicznik OVR T2 3N 40-350 P QS spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć typu 2 oraz posiada deklarację zgodności CE. Zgodny z dyrektywami unijnymi dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa niskonapięciowego.

Zastosowanie

Ogranicznik przepięć OVR T2 3N 40-350 P QS znajduje zastosowanie w instalacjach, gdzie wymagana jest wysoka ochrona przeciwprzepięciowa dla urządzeń wrażliwych na wahania napięcia.

• Ochrona instalacji elektrycznych w budynkach mieszkalnych i biurowych przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie systemów IT, telekomunikacyjnych i automatyki budynkowej.
• Ochrona wrażliwej elektroniki w centrach danych, serwerowniach i warsztatach.
• Stosowanie w rozdzielnicach budynkowych i przemysłowych jako element systemu ochrony przeciwprzepięciowej.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montuje się na szynie DIN 35mm w rozdzielnicy elektrycznej. Podłączenie wykonywać zgodnie z oznaczeniami na korpusie (L1, L2, L3, N, PE) – kolejność faz nie ma znaczenia, natomiast przewód ochronny PE musi być podłączony prawidłowo. System QS zapewnia szybkie i pewne umieszczenie ogranicznika. Po montażu zaleca się przeprowadzenie testu działania zgodnie z dokumentacją producenta.

FAQ

• Czy ogranicznik wymaga okresowej wymiany? Tak, ograniczniki przepięć są urządzeniami eksploatacyjnymi i powinny być wymieniane po wystąpieniu przepięcia przekraczającego ich zdolności ochronne lub zgodnie z zaleceniami producenta.
• Jakie są maksymalne parametry zwarciowe ogranicznika? Maksymalny prąd zwarciowy nie został określony w dostępnych danych. Zaleca się stosowanie ogranicznika w obwodach zabezpieczonych bezpiecznikami o odpowiedniej charakterystyce.
• Czy styk pomocniczy (TS) jest standardowym wyposażeniem? Styk pomocniczy jest opcjonalnym wyposażeniem – w standardowym modelu nie występuje. Dostępny jest w wersji z oznaczeniem „TS” w numerze katalogowym.
