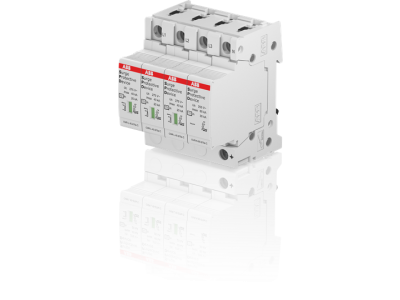

Ogranicznik przepięć OVR T2 3N 40-275s P QS, pro M compact | 2CTB815704R2000 ABB

Alternatywny kod produktu: 2CTB815704R2000

Opis i Kluczowe Cechy

Ogranicznik przepięć SPD typu 2 OVR T2 3N 40-275s P QS (symbol 2CTB815704R2000) to zaawansowane urządzenie ochronne przeznaczone do zabezpieczania trójfazowych systemów odbiorczych przed przepięciami atmosferycznymi i łączeniowymi. Zaprojektowany do współpracy z aparaturą System pro M compact, zapewnia ciągłą ochronę instalacji elektrycznej. Wersja „s” wyposażona w warystor rezerwowy gwarantuje podstawową ochronę nawet po zakończeniu eksploatacji głównego warystora.

• Typ 2 SPD (klasa II): Testowany zgodnie z normą IEC 61643-11 – zatrzymuje przepięcia o wartościach do 40 kA (8/20 µs), chroniąc wrażliwą elektronikę i odbiorniki.
• Trójfazowe zasilanie (3N): Pełne pokrycie ochroną wszystkich trzech faz oraz neutralnego przewodu ochronnego (PEN), eliminując asymetrię w instalacjach przemysłowych i budynkach.
• Warystor rezerwowy (s): Zapewnia ciągłą ochronę instalacji nawet po degradacji głównego warystora – system pozostaje chroniony do momentu wymiany ogranicznika.
• Kompatybilność z System pro M compact: Zintegrowany montaż z aparaturą modułową – brak konieczności dodatkowych adapterów lub modyfikacji szafy.
• Wyposażenie opcjonalne: Możliwość dodania styku pomocniczego (TS) do monitorowania stanu ochrony i zdalnego sygnalizowania awarii.

Zgodność z Normami

Ogranicznik przepięć OVR T2 3N 40-275s P QS spełnia wymogi normy IEC 61643-11 (typ 2 SPD) oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Produkt posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć OVR T2 3N 40-275s P QS znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwprzepięciowej, szczególnie w środowiskach przemysłowych i komercyjnych.

• Zabezpieczanie rozdzielnic niskiego napięcia w budynkach biurowych, szpitalach i centrach danych.
• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe wrażliwe na zakłócenia.
• Stosowanie w systemach automatyki budynkowej i inteligentnych instalacjach elektrycznych.
• Zabezpieczanie linii zasilających zewnętrzne (np. oświetlenie uliczne, systemy alarmowe) przed przepięciami atmosferycznymi.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Urządzenie należy montować jak najbliżej chronionego odbiornika, na szynie TH35 zgodnie z normami PN-HD 60364-5-534. Zaleca się stosowanie przewodów o przekroju zgodnym z dokumentacją techniczną (minimum 6 mm² dla faz i neutralnego). Należy zachować odpowiednie odstępy separacyjne od innych aparatów modułowych. Po montażu przeprowadzić testy funkcjonalne i wizualną kontrolę połączeń.

FAQ

• Jakie jest maksymalne napięcie trwałej pracy (Uc) ogranicznika? Maksymalne napięcie trwałej pracy wynosi 275 V AC zgodnie z parametrami podanymi w dokumentacji produktu.
• Czy ogranicznik wymaga wymiany po wystąpieniu przepięcia? Wersja z warystorem rezerwowym (s) zapewnia ochronę nawet po częściowej degradacji – wymiana konieczna jest dopiero po całkowitej utracie ochrony.
• Czy mogę użyć ogranicznika w instalacji jednofazowej? Nie – urządzenie jest przeznaczone wyłącznie do zabezpieczania obwodów trójfazowych (3N). Do instalacji jednofazowych należy stosować odpowiednie ograniczniki typu 2 w wersji 1-fazowej.
