Ogranicznik przepięć OVR T2 3N 40-275 P QS, pro M compact | 2CTB803973R1100 ABB

Alternatywny kod produktu: 2CTB803973R1100

Opis i Kluczowe Cechy

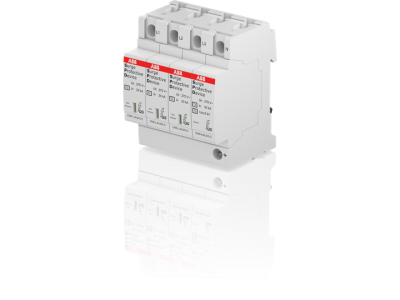

Ogranicznik przepięć OVR T2 3N 40-275 P QS (symbol 2CTB803973R1100) to urządzenie klasy SPD typu 2 przeznaczone do ochrony trójfazowych instalacji niskiego napięcia. Kompatybilny z aparaturą serii pro M compact, zapewnia skuteczną ochronę przeciwprzepięciową dla wrażliwych odbiorników. Może być wyposażony w opcjonalny styk pomocniczy TS do sygnalizacji stanu pracy.

• SPD typu 2 zgodny z IEC 61643-11: Zapewnia ochronę przed przepięciami atmosferycznymi i łączeniowymi w instalacjach trójfazowych 400V AC.
• Napięcie znamionowe 275V: Zapewnia odpowiednią ochronę dla standardowych sieci 230/400V, minimalizując ryzyko uszkodzenia odbiorników.
• Kompatybilność z pro M compact: Możliwość montażu obok aparatury modułowej tej serii, co ułatwia integrację w rozdzielnicy.
• Styk pomocniczy TS (opcjonalnie): Umożliwia zdalną sygnalizację stanu pracy ogranicznika (uszkodzenie lub prawidłowa praca) – przydatne w systemach monitoringu.
• Płaska konstrukcja P QS: Zapewnia oszczędność miejsca w rozdzielnicy dzięki kompaktowym wymiarom i łatwemu montażowi na szynie DIN.

Zgodność z Normami

Ogranicznik OVR T2 3N 40-275 P QS spełnia wymogi normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej SPD typu 2. Posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć OVR T2 przeznaczony jest do ochrony wrażliwych odbiorników w instalacjach przemysłowych, budynkowych i infrastrukturalnych.

• Ochrona trójfazowych układów zasilania w budynkach biurowych, handlowych i mieszkalnych.
• Zabezpieczenie sterowników PLC, falowników i innych urządzeń elektronicznych wrażliwych na przepięcia.
• Ochrona układów automatyki i systemów monitoringu w halach produkcyjnych.
• Współpraca z aparaturą modułową serii pro M compact w rozdzielnicach niskiego napięcia.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Urządzenie należy zainstalować bezpośrednio przed chronionym odbiornikiem lub na wejściu zasilania do rozdzielnicy. Montaż na szynie DIN w pozycji pionowej. Połączenia wykonać przewodami o odpowiednim przekroju (zgodnie z dokumentacją techniczną). W przypadku stosowania styku pomocniczego TS – podłączyć zgodnie ze schematem dostarczonym z urządzeniem. Po montażu przeprowadzić pomiary rezystancji uziemienia i sprawdzić poprawność działania.

FAQ

• Jakie jest maksymalne napięcie robocze ogranicznika? Maksymalne napięcie ciągłego użytkowania wynosi 275V AC, co odpowiada standardowym sieciom 230/400V.
• Czy ogranicznik jest wyposażony w styk pomocniczy TS? Tak, urządzenie jest kompatybilne z opcjonalnym stykiem pomocniczym TS do sygnalizacji stanu pracy (uszkodzenie/ok).
• Jaka jest klasa ochrony SPD? Ogranicznik klasyfikowany jest jako SPD typu 2 zgodnie z normą IEC 61643-11, przeznaczony do ochrony instalacji wewnętrznych przed przepięciami atmosferycznymi i łączeniowymi.
