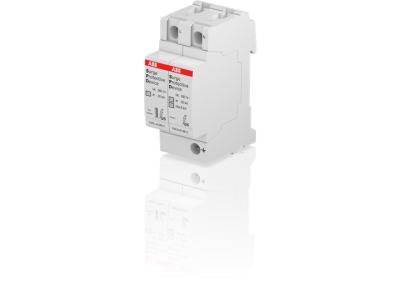

Ogranicznik przepięć OVR T2 1N 40-350 P QS, pro M compact | 2CTB803982R1100 ABB

Alternatywny kod produktu: 2CTB803982R1100

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T2 1N 40-350 P QS (symbol 2CTB803982R1100) typu 2 z serii pro M compact to urządzenie chroniące instalację elektryczną przed przepięciami powstającymi w wyniku wyładowań atmosferycznych i łączeniowych. Przeznaczony do ochrony obwodów 1-fazowych o napięciu znamionowym 40-350V. Może być wyposażony opcjonalnie w styk pomocniczy TS do sygnalizacji stanu pracy.

• Typ 2 zgodny z IEC 61643-11: Zapewnia skuteczną ochronę przed przepięciami pośrednimi i odległymi wyładowaniami piorunowymi w instalacjach niskiego napięcia.
• Zakres napięcia 40-350V: Kompatybilny z szerokim zakresem napięć znamionowych w instalacjach 1-fazowych.
• Seria pro M compact: Zgodność z aparaturą modułową tej serii – płynna integracja w szafach rozdzielczych i tablicach sterowniczych.
• Styk pomocniczy TS (opcja): Umożliwia monitorowanie stanu ogranicznika poprzez podłączenie do systemów sygnalizacji lub automatyki.
• Wyłącznik serwisowy P: Ułatwia bezpieczną wymianę ogranicznika bez konieczności odłączania całej instalacji.

Zgodność z Normami

Ogranicznik przepięć OVR T2 1N spełnia wymogi normy IEC 61643-11 (Typ 2) oraz dyrektyw Unii Europejskiej. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Ogranicznik przepięć OVR T2 1N 40-350 P QS chroni wrażliwe urządzenia elektryczne i elektroniczne przed skutkami przepięć w instalacjach niskonapięciowych.

• Ochrona rozdzielnic i tablic sterowniczych w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Zabezpieczenie układów automatyki budynkowej i przemysłowej.
• Ochrona falowników, zasilaczy i innych urządzeń energoelektronicznych.
• Stosowanie w instalacjach fotowoltaicznych i systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w odpowiednio wyposażonej rozdzielnicy. Urządzenie należy montować na szynie DIN, zachowując odpowiednie odstępy od innych elementów. Styk pomocniczy TS (jeśli wyposażony) należy podłączyć zgodnie z dokumentacją techniczną. Przed montażem należy upewnić się, że napięcie w instalacji mieści się w zakresie 40-350V. Po zamontowaniu zaleca się przeprowadzenie testów działania ochrony przepięciowej.

FAQ

• Czy ogranicznik OVR T2 1N 40-350 P QS może być stosowany w instalacjach 3-fazowych? Nie – urządzenie jest przeznaczone wyłącznie do ochrony obwodów 1-fazowych.
• Jakie są korzyści ze stosowania styku pomocniczego TS? Styk TS umożliwia monitorowanie stanu ogranicznika (uszkodzenie, praca) i przekazywanie sygnału do systemów nadzoru lub automatyki budynkowej.
• Czy ogranicznik wymaga okresowej wymiany? Tak – podobnie jak wszystkie ograniczniki przepięć, urządzenie to ulega zużyciu eksploatacyjnemu. Zaleca się regularną kontrolę stanu technicznego i wymianę co kilka lat w zależności od warunków pracy.
