Ogranicznik przepięć OVR T1-T2 N3 12.5-440s P QS, pro M compact | 2CTB815710R5000 ABB

Alternatywny kod produktu: 2CTB815710R5000

Opis i Kluczowe Cechy

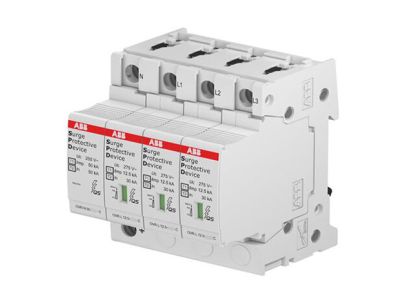

Ogranicznik przepięć OVR T1-T2 N3 12.5-440s (symbol 2CTB815710R5000) to zaawansowane urządzenie typu SPD (Surge Protective Device) zapewniające kompleksową ochronę instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Przetestowany zgodnie z normami IEC 61643-11 jako ochrona typu 1 i typu 2, chroni zarówno przed bezpośrednimi uderzeniami pioruna, jak i pośrednimi przepięciami indukowanymi. Kompatybilny z systemem pro M compact, może być wyposażony w styk pomocniczy (opcja TS).

• Ochrona T1-T2 w jednym urządzeniu: Łączy funkcjonalność ogranicznika typu 1 (prądy piorunowe) i typu 2 (przepięcia łączeniowe) w jednej obudowie, redukując koszty i ułatwiając montaż.
• Warystor rezerwowy (wersja "s"): Zapewnia ciągłą ochronę nawet po częściowym zużyciu głównego warystora, utrzymując podstawowy poziom zabezpieczenia do czasu wymiany urządzenia.
• Kompatybilność z System pro M compact: Precyzyjne dopasowanie mechaniczne i elektryczne do aparatury modułowej, ułatwiające integrację w rozdzielnicach.
• Zakres napięciowy 12.5-440 V AC: Szerokie spektrum aplikacji – od instalacji niskonapięciowych po sieci 400 V w układach trójfazowych.
• Styk pomocniczy (opcja TS): Umożliwia zdalne monitorowanie stanu ogranicznika i integrację z systemami nadzoru instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dla urządzeń typu 1 i typu 2, co potwierdza jego skuteczność w ochronie przed przepięciami o charakterze piorunowym i łączeniowym. Posiada oznakowanie CE, deklarację zgodności oraz certyfikaty potwierdzające parametry techniczne.

Zastosowanie

Ogranicznik OVR T1-T2 N3 12.5-440s przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, obiektach przemysłowych oraz infrastrukturze krytycznej.

• Ochrona głównej rozdzielnicy niskiego napięcia przed skutkami wyładowań atmosferycznych.
• Zabezpieczenie obwodów zasilających wrażliwych odbiorników (np. serwerownie, systemy sterowania, urządzenia medyczne).
• Stosowanie w instalacjach fotowoltaicznych i systemach zasilania awaryjnego.
• Ochrona obwodów trójfazowych w układach przemysłowych i budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy zainstalować w możliwie najbliższym miejscu wprowadzenia przewodów zasilających do obiektu, przed głównym wyłącznikiem różnicowoprądowym. Należy zapewnić odpowiednie uziemienie zgodne z normami PN-HD 60364-5-54. Przed montażem należy sprawdzić parametry znamionowe instalacji (napięcie znamionowe, prąd znamionowy) oraz kompatybilność mechaniczną z szyną DIN. Po instalacji przeprowadzić testy funkcjonalne zgodnie z dokumentacją techniczną.

FAQ

• Czy ogranicznik wymaga okresowej wymiany? Tak – warystory mają ograniczoną żywotność. Zaleca się okresowe przeglądy zgodnie z zaleceniami producenta, szczególnie w instalacjach narażonych na częste przepięcia.
• Jaki jest wpływ warystora rezerwowego na ochronę? Wersja z warystorem rezerwowym ("s") zapewnia ciągłą ochronę nawet po częściowym zużyciu głównego warystora, utrzymując podstawowy poziom zabezpieczenia do czasu wymiany urządzenia.
• Czy ogranicznik można stosować w instalacjach DC? Urządzenie zostało zaprojektowane do pracy w układach AC. Do ochrony instalacji DC należy stosować dedykowane ograniczniki SPD typu 1-2 dla prądu stałego.
