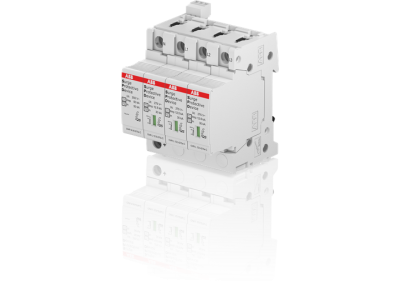

Ogranicznik przepięć OVR T1-T2 N3 12.5-275s P TS QS, pro M compact | 2CTB815710R0900 ABB

Alternatywny kod produktu: 2CTB815710R0900

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 N3 12.5-275s P TS QS (symbol 2CTB815710R0900) to wysokowydajne urządzenie z serii System pro M compact, przeznaczone do ochrony niskonapięciowych systemów odbiorczych przed prądami piorunowymi i przepięciami. Urządzenie łączące funkcjonalność SPD typ 1 i typ 2 zgodnie z normą IEC 61643-11, wyposażone w warystor rezerwowy (s) i styk pomocniczy (TS), zapewnia ciągłą ochronę nawet w przypadku awarii głównego elementu.

• SPD typ 1 i typ 2: Chroni instalację zarówno przed bezpośrednimi udarami piorunowymi (typ 1), jak i przepięciami łączeniowymi (typ 2), zapewniając kompleksową ochronę.
• Warystor rezerwowy (s): Utrzymuje podstawową ochronę systemu nawet po awarii głównego warystora, zapobiegając całkowitemu zanikowi zabezpieczeń.
• Styk pomocniczy (TS): Umożliwia zdalną sygnalizację stanu pracy urządzenia – idealne do integracji z systemami monitoringu i automatyki.
• Zakres napięciowy 12.5-275V AC: Kompatybilny z większością instalacji niskonapięciowych, w tym zasilanych jednofazowo.
• Konstrukcja kompaktowa (P): Zajmuje minimalną przestrzeń w rozdzielnicy, dostosowana do montażu na szynie DIN.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania normy IEC 61643-11 dla SPD typ 1 i typ 2. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające skuteczność ochrony przeciwprzepięciowej w instalacjach niskonapięciowych.

Zastosowanie

Ogranicznik przepięć OVR T1-T2 N3 12.5-275s P TS QS znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przed przepięciami atmosferycznymi i łączeniowymi.

• Ochrona rozdzielnic budynków mieszkalnych i przemysłowych przed udarami piorunowymi.
• Zabezpieczenie czułych urządzeń elektronicznych (np. serwery, systemy sterowania) przed uszkodzeniami spowodowanymi przepięciami.
• Instalacje fotowoltaiczne – ochrona falowników i akumulatorów przed przepięciami pochodzącymi z sieci zasilającej.
• Systemy automatyki przemysłowej – ochrona sterowników PLC i innych elementów wrażliwych na zakłócenia napięciowe.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy montować na szynie DIN w pozycji pionowej, z zachowaniem odpowiednich odstępów separacyjnych między sąsiednimi aparatami. Przed podłączeniem należy upewnić się, że zakres napięciowy (12.5-275V AC) jest zgodny z parametrami chronionej instalacji. Styk pomocniczy (TS) należy podłączyć do odpowiedniego układu sygnalizacji zgodnie z dokumentacją techniczną. W przypadku wyposażenia w warystor rezerwowy (s), okresowa wymiana urządzenia może nie być konieczna – sprawdzić stan pracy w ramach rutynowych przeglądów.

FAQ

• Czy ogranicznik wymaga okresowej wymiany? Urządzenia z warystorem rezerwowym (s) zapewniają ochronę przez dłuższy czas, jednak zaleca się regularne testowanie stanu pracy (co najmniej raz na 2 lata) zgodnie z wytycznymi producenta.
• Jakie są główne różnice między SPD typ 1 a typ 2? SPD typ 1 chroni głównie przed bezpośrednimi udarami piorunowymi (duże energie), natomiast typ 2 przed przepięciami łączeniowymi (mniejsze energie, częstsze występowanie). Kombinacja obu typów w jednym urządzeniu zapewnia kompleksową ochronę.
• Czy styk pomocniczy (TS) wymaga zasilania? Styk pomocniczy służy jedynie do sygnalizacji stanu pracy (otwarty/zamknięty) i nie wymaga zasilania – może być podłączony do systemu monitoringu lub lampki kontrolnej.
