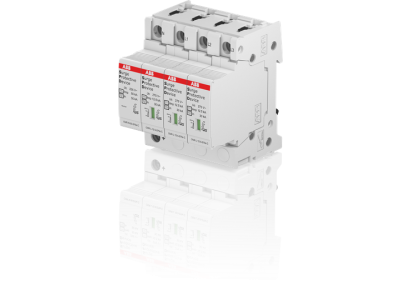

Ogranicznik przepięć OVR T1-T2 N3 12.5-275s P QS, pro M compact | 2CTB815710R2100 ABB

Alternatywny kod produktu: 2CTB815710R2100

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 N3 12.5-275s P QS (symbol 2CTB815710R2100) to zaawansowane urządzenie do ochrony instalacji elektrycznych jednofazowych 230V przed przepięciami atmosferycznymi i łączeniowymi. Zaprojektowany w kompaktowej obudowie modułowej „pro M compact”, zapewnia skuteczną ochronę przeciwprzepięciową w rozdzielnicach domowych, biurowych i przemysłowych. Maksymalny prąd zadziałania 40kA gwarantuje odporność na ekstremalne warunki zwarciowe.

• Zakres ochrony 12.5-275V: Optymalna ochrona dla instalacji 230V, obejmująca napięcia robocze typowych obwodów jednofazowych.
• Klasa T1-T2 (typ 1+2): Ochrona zarówno przed przepięciami atmosferycznymi (T1), jak i łączeniowymi (T2) – kompleksowe zabezpieczenie w jednym urządzeniu.
• Maksymalny prąd zadziałania 40kA: Wysoka odporność na udary prądowe, zapewnia niezawodność nawet w warunkach burzowych.
• Obudowa modułowa „pro M compact”: Kompaktowe wymiary (1 moduł) ułatwiają montaż w standardowych szynach DIN, oszczędzając miejsce w rozdzielnicy.
• Wyposażenie w wskaźnik stanu: Szybka wizualna ocena sprawności ogranicznika – zielony kolor sygnalizuje sprawność, czerwony wskazuje konieczność wymiany.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania normy PN-EN 61643-11:2012 oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z międzynarodowymi standardami ochrony przeciwprzepięciowej.

Zastosowanie

Ogranicznik OVR T1-T2 N3 12.5-275s P QS przeznaczony jest do ochrony wrażliwych urządzeń i instalacji elektrycznych w budynkach mieszkalnych, obiektach użyteczności publicznej oraz instalacjach przemysłowych.

• Ochrona rozdzielnic domowych i mieszkań przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie wrażliwych odbiorników (komputery, telewizory, urządzenia AGD) w instalacjach jednofazowych 230V.
• Ochrona obwodów zasilania gniazd wtykowych, oświetlenia i urządzeń sterowania w budynkach biurowych.
• Zastosowanie w instalacjach przemysłowych do ochrony maszyn i systemów sterowania wrażliwych na przepięcia.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować na szynie DIN w rozdzielnicy, z dala od źródeł ciepła. Połączenia wykonać przewodami o odpowiednim przekroju (zalecany 6-16 mm² dla obwodu ochronnego), stosując moment dokręcenia zgodny z dokumentacją producenta. Przed montażem upewnić się, że napięcie w instalacji zostało odłączone. Regularnie kontrolować stan wskaźnika – wymiana jest konieczna przy wykryciu uszkodzenia.

FAQ

• Jakie napięcie znamionowe ma ogranicznik? Ogranicznik OVR T1-T2 N3 12.5-275s P QS przeznaczony jest do instalacji jednofazowych 230V, z zakresem ochrony od 12.5V do 275V.
• Czy ogranicznik chroni przed przepięciami łączeniowymi? Tak – klasa T2 gwarantuje ochronę przed przepięciami łączeniowymi, które występują podczas załączania/wyłączania obwodów.
• Jak często należy wymieniać ogranicznik? Żywotność ogranicznika zależy od częstotliwości występowania przepięć. Zaleca się wymianę przy sygnalizacji uszkodzenia (wskaźnik czerwony) lub co 5-10 lat w ramach przeglądu instalacji.
