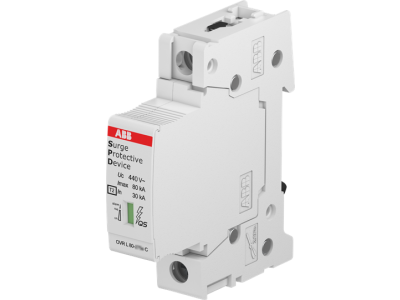

Ogranicznik przepięć OVR T1-T2 N1 12.5-440s P TS QS, pro M compact | 2CTB815710R3200 ABB

Alternatywny kod produktu: 2CTB815710R3200

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 N1 12.5-440s P TS QS (symbol 2CTB815710R3200) to urządzenie klasy SPD typ 1 i typ 2 zgodne z normą IEC 61643-11. Chroni niskonapięciowe systemy odbiorcze przed prądami piorunowymi i przepięciami łączeniowymi. Wyposażony w styk pomocniczy (TS) oraz warystor rezerwowy (s), zapewnia ciągłą ochronę nawet w przypadku częściowego zużycia warystora głównego. Kompatybilny z aparaturą System pro M compact.

• Klasa SPD T1-T2: Ochrona przed prądami piorunowymi (typ 1) i przepięciami łączeniowymi (typ 2) w jednym urządzeniu – kompleksowa ochrona instalacji.
• Prąd znamionowy odprowadzenia In: 12,5 kA: Wysoka odporność na impulsy udarowe zapewnia skuteczną ochronę nawet w narażonych instalacjach.
• Styk pomocniczy (TS): Umożliwia zdalne monitorowanie stanu ogranicznika i sygnalizację uszkodzenia, ułatwiając konserwację i diagnostykę.
• Warystor rezerwowy (s): Zapewnia podtrzymanie ochrony systemu nawet po częściowym zużyciu warystora głównego – zwiększa niezawodność zabezpieczenia.
• Zakres napięciowy 12,5–440 V AC: Szerokie spektrum zastosowań – od instalacji 230V po układy 400V trójfazowe.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Posiada oznakowanie CE i jest certyfikowany do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Ogranicznik przepięć OVR T1-T2 N1 znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przed przepięciami pochodzenia atmosferycznego i łączeniowego.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie czułej elektroniki w układach sterowania maszyn i urządzeń przemysłowych.
• Ochrona instalacji fotowoltaicznych przed przepięciami generowanymi podczas wyładowań atmosferycznych.
• Stosowanie w systemach zasilania awaryjnego (UPS) i zasilaczach awaryjnych (SZA).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zasadami montażu aparatury modułowej. Urządzenie należy zainstalować możliwie blisko głównego rozłącznika instalacji, na szynie DIN. Należy zapewnić odpowiedni dobór przekrojów przewodów zgodnie z dokumentacją techniczną, zwracając szczególną uwagę na minimalne długości odcinków przewodów między ogranicznikiem a chronionym urządzeniem (max 0,5 m). Po montażu należy przeprowadzić testy działania zgodnie z zaleceniami producenta. Regularne przeglądy stanu ogranicznika (co 6–12 miesięcy) są zalecane w celu zapewnienia ciągłości ochrony.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia nadprądowego? Tak – ogranicznik powinien być zasilany przez zabezpieczenie nadprądowe (np. wyłącznik instalacyjny) o prądzie znamionowym dobranym do parametrów instalacji. Wymagania dotyczące zabezpieczeń znajdują się w dokumentacji technicznej.
• Jakie są typowe symptomy uszkodzenia ogranicznika? Uszkodzenie może objawiać się zanikiem sygnału na styku pomocniczym, widocznym przegrzaniem obudowy lub trwałym zablokowaniem styku. W takich przypadkach należy niezwłocznie wymienić urządzenie.
• Czy ogranicznik nadaje się do instalacji 400V trójfazowych? Tak – zakres napięciowy 12,5–440 V AC obejmuje zasilanie trójfazowe 400V. Urządzenie należy dobrać pod względem prądu znamionowego i maksymalnego prądu udarowego do konkretnych warunków instalacji.
