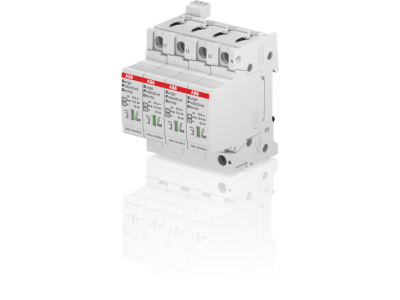

Ogranicznik przepięć OVR T1-T2 4L 12.5-275s P TS QS, pro M compact | 2CTB815710R1100 ABB

Alternatywny kod produktu: 2CTB815710R1100

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 4-biegunowy (symbol 2CTB815710R1100) z serii System pro M compact to kompaktowe urządzenie chroniące obwody 230/400V AC przed przepięciami atmosferycznymi i łączeniowymi. Chroni instalację przed prądami piorunowymi (SPD typ 1) i przepięciami sieciowymi (SPD typ 2) zgodnie z normami IEC 61643-11. Wersja P TS QS wyposażona jest w styk pomocniczy i opcję warystora rezerwowego (s).

• 4-biegunowa ochrona L1-L2-L3-N: Kompleksowa ochrona wszystkich faz i neutralnego w układzie trójfazowym 400V.
• SPD typ 1 + typ 2 w jednym urządzeniu: Zapewnia ochronę zarówno przed bezpośrednimi uderzeniami pioruna, jak i przepięciami sieciowymi, bez konieczności stosowania dodatkowych zabezpieczeń.
• Styk pomocniczy (TS): Umożliwia zdalne monitorowanie stanu ogranicznika – sygnalizuje konieczność wymiany po zużyciu warystora.
• Warystor rezerwowy (s): Zapewnia podstawową ochronę nawet po całkowitym zużyciu głównego warystora, zwiększając ciągłość zasilania krytycznych obwodów.
• Zakres napięciowy 12.5-275s: Dostosowany do ochrony układów zasilanych napięciem 230/400V AC, włączając w to sieci zasilające i rozdzielnice.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 (niskonapięciowe urządzenia ograniczające przepięcia – wymagania i metody badań). Posiada deklarację zgodności CE oraz atesty potwierdzające skuteczność ochrony przed przepięciami typ 1 i typ 2.

Zastosowanie

Ogranicznik przepięć OVR T1-T2 4L 12.5-275s P TS QS przeznaczony jest do ochrony trójfazowych układów zasilających przed skutkami wyładowań atmosferycznych i zakłóceń sieciowych w instalacjach elektrycznych.

• Ochrona rozdzielnic niskiego napięcia w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie układów zasilających maszyn i urządzeń przemysłowych.
• Ochrona obwodów zasilających systemy telekomunikacyjne i IT.
• Stosowanie w instalacjach fotowoltaicznych i systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi ochrony przeciwprzepięciowej. Urządzenie należy montować bezpośrednio w rozdzielnicy, na szynie DIN, w pozycji pionowej. Przed instalacją należy upewnić się, że napięcie robocze instalacji mieści się w zakresie 12.5-275V AC. Po zamontowaniu zaleca się podłączenie styku pomocniczego do układu sygnalizacji lub automatyki budynku w celu monitorowania stanu ochrony. W przypadku wersji z warystorem rezerwowym, okres eksploatacji jest wydłużony, ale wymiana zużytego ogranicznika powinna nastąpić niezwłocznie po zasygnalizowaniu usterki.

FAQ

• Czym różni się wersja P TS QS od standardowej? Wersja P TS QS posiada styk pomocniczy (TS) do zdalnego monitorowania stanu oraz opcję warystora rezerwowego (QS), który zapewnia podstawową ochronę nawet po zużyciu głównego warystora.
• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Zgodnie z normą IEC 61643-11, SPD typ 1 wymaga zabezpieczenia zwarciowego (wkładka topikowa lub wyłącznik nadprądowy) przed urządzeniem. Typ 2 może być montowany bezpośrednio za zabezpieczeniem głównym rozdzielnicy.
• Jaki jest okres eksploatacji ogranicznika? Okres eksploatacji zależy od częstotliwości występowania przepięć. Zaleca się okresowe przeglądy (co 2-4 lata) i wymianę zużytych urządzeń. Wersja z warystorem rezerwowym wydłuża okres skutecznej ochrony.
