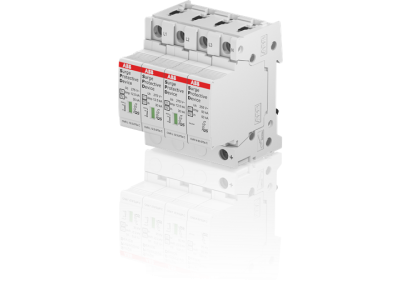

Ogranicznik przepięć OVR T1-T2 3N 12.5-275s P QS, pro M compact | 2CTB815710R1900 ABB

Alternatywny kod produktu: 2CTB815710R1900

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 3N 12.5-275s P QS (symbol 2CTB815710R1900) to zaawansowane urządzenie zabezpieczające instalacje elektroenergetyczne przed uszkodzeniami spowodowanymi przepięciami i prądami piorunowymi. Zapewnia ochronę zgodną z normami typu 1 i typu 2 według IEC 61643-11, kompatybilne z serią System pro M compact. Dzięki opcji wyposażenia w styk pomocniczy (TS) oraz technologii warystora rezerwowego (wersja "s") oferuje dodatkowe funkcje diagnostyczne i ciągłą ochronę systemu nawet w przypadku częściowego zużycia.

• Ochrona typu 1 i typu 2: Skutecznie chroni przed bezpośrednimi uderzeniami piorunów oraz przepięciami łączeniowymi, zapewniając kompleksową ochronę instalacji niskonapięciowych.
• Kompatybilność z System pro M compact: Idealna integracja z modułowymi aparatami serii pro M compact, co ułatwia montaż i konserwację w rozdzielnicach.
• Opcja styku pomocniczego (TS): Umożliwia zdalną sygnalizację stanu pracy ogranicznika, co pozwala na monitorowanie systemu ochrony w czasie rzeczywistym.
• Technologia warystora rezerwowego (wersja "s"): Zapewnia ciągłą ochronę nawet po częściowym zużyciu warystora głównego, zwiększając niezawodność zabezpieczenia.
• Zakres napięcia 12.5-275s: Precyzyjne dostosowanie do specyficznych wymagań instalacji, zapewniające optymalną ochronę dla różnych typów obwodów.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej dla urządzeń typu 1 i typu 2. Posiada deklarację zgodności CE oraz jest zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć OVR T1-T2 3N 12.5-275s P QS przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, obiektach przemysłowych oraz infrastrukturze krytycznej.

• Ochrona rozdzielnic niskiego napięcia przed skutkami wyładowań atmosferycznych i przepięć łączeniowych.
• Zabezpieczenie wrażliwej elektroniki (np. systemy sterowania, komputery, urządzenia pomiarowe).
• Ochrona obwodów 3-fazowych w instalacjach przemysłowych i budownictwie.
• Stosowanie w systemach fotowoltaicznych i innych instalacjach narażonych na przepięcia.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionej instalacji. Urządzenie należy montować na szynie DIN w rozdzielnicy, zgodnie z sekwencją faz L1, L2, L3, N. Należy zapewnić odpowiedni dobór parametrów warystora do charakterystyki instalacji (12.5-275s). W wersji z stykiem pomocniczym (TS) należy prawidłowo podłączyć przewody sygnałowe. Regularne przeglądy stanu technicznego zalecane są co 2 lata lub zgodnie z zaleceniami producenta.

FAQ

• Czy ogranicznik OVR T1-T2 wymaga dodatkowych zabezpieczeń? Tak – zaleca się stosowanie dodatkowych zabezpieczeń zwarciowych (np. bezpieczników topikowych) w obwodzie zasilającym, zgodnie z normami serwisowymi.
• Jaki jest okres eksploatacji ogranicznika? Żywotność zależy od częstotliwości występowania przepięć, jednak standardowo wynosi od 5 do 10 lat przy normalnych warunkach pracy. Wersja z warystorem rezerwowym (s) wydłuża okres ochronny.
• Czy można stosować ogranicznik w instalacjach fotowoltaicznych? Tak – zakres napięcia 12.5-275s oraz klasy ochronne T1-T2 czynią go odpowiednim do zabezpieczania systemów PV przed przepięciami.
