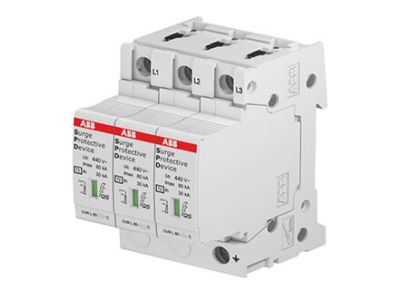

Ogranicznik przepięć OVR T1-T2 3L 12.5-440s P QS, pro M compact | 2CTB815710R4700 ABB

Alternatywny kod produktu: 2CTB815710R4700

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 (symbol 2CTB815710R4700) to zaawansowane urządzenie typu SPD (Surge Protective Device) klasy T1-T2, przeznaczone do ochrony niskonapięciowych systemów odbiorczych przed prądami piorunowymi i przepięciami. Chroni instalacje elektryczne poprzez odprowadzanie energii zwarciowej i tłumienie przepięć zgodnie z normami IEC 61643-11. Kompatybilny z systemem pro M compact, dostępny w wersji 3-fazowej z zakresem napięciowym 12.5-440V AC.

• Klasa T1-T2 (SPD typ 1 + 2): Zapewnia ochronę przed bezpośrednimi i pośrednimi skutkami wyładowań piorunowych oraz przepięciami łączeniowymi – kompleksowa ochrona instalacji.
• Zakres napięciowy 12.5-440V AC: Kompatybilny z sieciami trójfazowymi o napięciu do 440V, dostosowany do standardów europejskich instalacji przemysłowych i budynkowych.
• Kompatybilność z System pro M compact: Idealne rozwiązanie do rozdzielnic i szaf sterowniczych wyposażonych w aparaturę modułową tej serii.
• Opcjonalny styk pomocniczy TS: Umożliwia zdalne monitorowanie stanu ogranicznika oraz integrację z systemami sterowania i alarmowymi.
• Wersja z warystorem rezerwowym (s): Zachowuje podstawową ochronę systemu nawet po zużyciu głównego warystora, umożliwiając kontynuację pracy do czasu wymiany urządzenia.

Zgodność z Normami

Ogranicznik przepięć OVR T1-T2 spełnia wymagania normy IEC 61643-11 dotyczącej ograniczników przepięć niskiego napięcia. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE.

Zastosowanie

Ogranicznik przepięć OVR T1-T2 znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony przed przepięciami pochodzenia atmosferycznego i łączeniowego, szczególnie w środowiskach przemysłowych i budynkowych.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie wrażliwej aparatury elektronicznej (np. serwerownie, centrale telefoniczne, systemy automatyki).
• Ochrona instalacji zasilających maszyny i urządzenia przemysłowe narażone na częste przepięcia łączeniowe.
• Stosowanie w systemach fotowoltaicznych i elektrowniach wiatrowych jako ochrona przed przepięciami generowanymi przez warunki atmosferyczne.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować możliwie blisko chronionego obwodu, na szynie DIN w rozdzielnicy. Przed montażem należy upewnić się, że napięcie znamionowe instalacji mieści się w zakresie 12.5-440V AC. W przypadku wersji z stykiem pomocniczym TS należy doprowadzić dodatkowe przewody sygnalizacyjne zgodnie z dokumentacją. Po montażu przeprowadzić testy funkcjonalne zgodnie z zaleceniami producenta.

FAQ

• Czym różni się wersja z warystorem rezerwowym (s) od standardowej? Wersja z warystorem rezerwowym zachowuje podstawową ochronę systemu nawet po zużyciu głównego warystora, dzięki czemu system pozostaje chroniony do momentu wymiany urządzenia.
• Czy ogranicznik wymaga dodatkowych zabezpieczeń w instalacji? Tak – zaleca się stosowanie bezpieczników topikowych lub wyłączników nadprądowych o odpowiednich charakterystykach dobranych do prądu znamionowego ogranicznika. Szczegóły znajdują się w dokumentacji technicznej.
• Jakie są zalecenia dotyczące okresowej kontroli ogranicznika? Zgodnie z normami należy przeprowadzać okresowe przeglądy stanu technicznego (co 6-12 miesięcy), sprawdzając między innymi integralność warystorów i połączeń. Dokładne procedury znajdują się w instrukcji obsługi.
