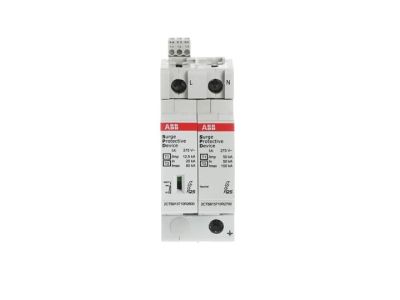

Ogranicznik przepięć OVR T1-T2 1N 12.5-275s P TS QS, pro M compact | 2CTB815710R0100 ABB

Alternatywny kod produktu: 2CTB815710R0100

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 1N 12.5-275s (symbol 2CTB815710R0100) to kompaktowe urządzenie klasy T1-T2 przeznaczone do ochrony instalacji jednofazowych 230V AC. Chroni przed przepięciami łączeniowymi i atmosferycznymi, minimalizując ryzyko uszkodzeń aparatury i urządzeń wrażliwych. Wyposażony w wymienne moduły gaszące (wersja "pro M compact") zapewnia długotrwałą ochronę i łatwą konserwację.

• Klasa ochrony T1-T2: Zapewnia ochronę przed przepięciami średnimi i niskimi, łącząc funkcje klasy T1 (ochrona przed udarami piorunowymi) i T2 (ochrona przed przepięciami łączeniowymi).
• Zakres ochrony 12.5-275s: Odpowiada napięciu znamionowemu 230V, zabezpieczając obwody przed wzrostem napięcia powyżej bezpiecznego poziomu.
• Wymienne moduły gaszące: Umożliwiają szybką wymianę elementów zużywających się bez konieczności wymiany całego urządzenia, obniżając koszty eksploatacji.
• Kompaktowa konstrukcja: Zajmuje minimalną przestrzeń w rozdzielnicy, ułatwiając montaż nawet w ograniczonych warunkach montażowych.
• Złącza typu TS/QS: Szybki i pewny montaż dzięki zastosowaniu złączek sprężynowych, eliminujących konieczność lutowania lub skręcania śrubowego.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2013-03 (Ochrona przeciwprzepięciowa – Urządzenia do ochrony przeciwprzepięciowej niskiego napięcia) oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik OVR T1-T2 1N 12.5-275s przeznaczony jest do ochrony instalacji elektrycznych przed szkodliwymi skutkami przepięć w budynkach mieszkalnych, obiektach użyteczności publicznej oraz instalacjach przemysłowych.

• Ochrona instalacji elektrycznych w budynkach mieszkalnych – zabezpieczenie domowych urządzeń elektronicznych (TV, komputery, sprzęt AGD).
• Instalacje przemysłowe – ochrona wrażliwych urządzeń sterujących, napędów i systemów automatyki.
• Obiekty użyteczności publicznej (szpitale, szkoły, biurowce) – zabezpieczenie sieci IT i systemów zasilania krytycznego.
• Instalacje zewnętrzne – ochrona przed przepięciami atmosferycznymi w miejscach narażonych na bezpośrednie uderzenia pioruna.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po odłączeniu napięcia w chronionym obwodzie. Urządzenie należy montować w rozdzielnicy na szynie DIN, bezpośrednio przed chronionymi odbiornikami. Złącza TS/QS należy podłączyć zgodnie z oznaczeniami L (faza) i N (neutralny). Po montażu należy przeprowadzić testy funkcjonalne – sprawdzić ciągłość obwodu i brak zwarć. Regularna konserwacja polega na wizualnej kontroli stanu modułów gaszących i wymianie zużytych elementów zgodnie z zaleceniami producenta.

FAQ

• Czy ogranicznik wymaga uziemienia? Tak, urządzenie musi być podłączone do uziemienia poprzez odpowiedni zacisk (oznaczony symbolem PE) – jest to kluczowe dla prawidłowego działania i odprowadzania przepięć do ziemi.
• Jaka jest żywotność modułów gaszących? Żywotność zależy od częstotliwości występowania przepięć – w typowych warunkach eksploatacyjnych moduły gaszące wymienia się co 5-10 lat. Dokładne informacje znajdują się w dokumentacji technicznej.
• Czy ogranicznik chroni przed bezpośrednimi uderzeniami pioruna? Tak, dzięki klasie T1, która zapewnia ochronę przed udarami piorunowymi o wysokiej energii, jednak zaleca się stosowanie dodatkowej ochrony klasy T1 w miejscach szczególnie narażonych na wyładowania atmosferyczne.
