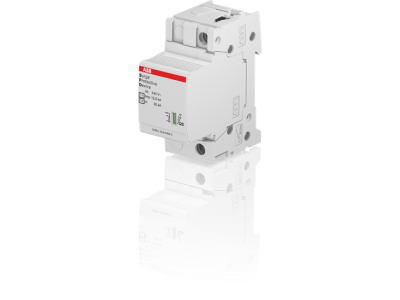

Ogranicznik przepięć OVR T1-T2 12.5-440s P QS, pro M compact | 2CTB815710R4100 ABB

Alternatywny kod produktu: 2CTB815710R4100

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 12.5-440s P QS (symbol 2CTB815710R4100) to urządzenie SPD klasy T1-T2 chroniące niskonapięciowe systemy odbiorcze przed prądami piorunowymi i przepięciami. Montowany w systemie pro M compact, zapewnia kompleksową ochronę instalacji elektrycznej. Wersja z wariantem „P” jest wyposażona w styk pomocniczy, a wariant „s” posiada warystor rezerwowy gwarantujący ciągłą ochronę systemu nawet po częściowym zużyciu.

• Klasa T1-T2: Ochrona przed prądami piorunowymi i przepięciami sieciowymi – redukuje ryzyko uszkodzeń urządzeń wrażliwych.
• Styk pomocniczy (wersja P): Umożliwia zdalne monitorowanie stanu ogranicznika i integrację z systemami sygnalizacji.
• Warystor rezerwowy (wersja s): Zapewnia podstawową ochronę systemu nawet po częściowym zużyciu warystora głównego – zapobiega całkowitemu zanikowi ochrony.
• Kompatybilność z pro M compact: Projektowany do współpracy z aparaturą modułową o szerokości 1 modułu (18 mm).
• Napięcie znamionowe 12.5-440s: Szeroki zakres napięć roboczych, dostosowany do różnych systemów zasilania.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej SPD klasy T1-T2. Certyfikowane zgodnie z dyrektywami Unii Europejskiej, posiada oznaczenie CE i deklarację zgodności.

Zastosowanie

Ogranicznik OVR T1-T2 12.5-440s P QS znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest ochrona przed przepięciami atmosferycznymi i łączeniowymi.

• Ochrona rozdzielnic budynkowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie układów sterowania maszyn i urządzeń przemysłowych.
• Ochrona systemów fotowoltaicznych przed skutkami wyładowań atmosferycznych.
• Stabilizacja zasilania w sieciach IT, TN i TT w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zainstalować w obwodzie zasilającym przed chronionymi odbiornikami, najlepiej w bezpośrednim sąsiedztwie głównego rozłącznika. Ogranicznik montować na szynie DIN w systemie pro M compact. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Po montażu przeprowadzić testy działania zgodnie z dokumentacją techniczną.

FAQ

• Czy ogranicznik wymaga okresowej wymiany? Tak – warystor główny ulega zużyciu w wyniku pracy. Wersja z warystorem rezerwowym („s”) zapewnia jednak ciągłą ochronę systemu nawet po częściowym zużyciu.
• Jakie jest maksymalne napięcie robocze? Zakres napięcia znamionowego wynosi od 12.5V do 440V (wersja 440s), co pozwala na zastosowanie w różnych systemach zasilania.
• Czy ogranicznik może być stosowany w instalacjach fotowoltaicznych? Tak – odpowiedni do ochrony systemów PV przed przepięciami wywołanymi wyładowaniami atmosferycznymi.
