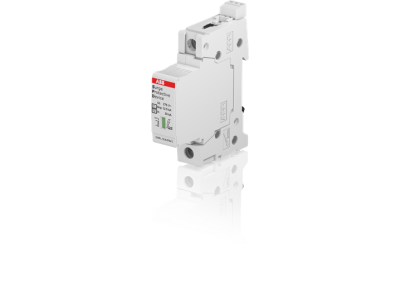

Ogranicznik przepięć OVR T1-T2 12.5-275s P TS QS, pro M compact | 2CTB815710R0000 ABB

Alternatywny kod produktu: 2CTB815710R0000

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR T1-T2 12.5-275s P TS QS (symbol 2CTB815710R0000) to wysokowydajne urządzenie z serii System pro M compact, przeznaczone do ochrony instalacji elektrycznych niskiego napięcia przed skutkami wyładowań atmosferycznych i przepięciami łączeniowymi. Zapewnia ochronę na poziomie typów 1 i 2 zgodnie z normą IEC 61643-11. Wbudowany zestyki pomocniczy TS umożliwia zdalne monitorowanie stanu pracy urządzenia, a wariant z warystorem rezerwowym (s) gwarantuje ciągłą ochronę nawet po awarii głównego elementu.

• Ochrona typów 1 i 2: Skuteczna redukcja przepięć piorunowych i łączeniowych, zapewniająca kompleksową ochronę instalacji elektrycznej i podłączonych urządzeń.
• Zestyki pomocnicze TS: Pozwalają na integrację z systemami monitorowania i sygnalizacji, ułatwiając diagnostykę stanu ogranicznika.
• Warystor rezerwowy (s): Zapewnia ciągłą ochronę nawet po awarii głównego warystora, zwiększając niezawodność systemu ochrony przeciwprzepięciowej.
• Kompatybilność z System pro M compact: Bezproblemowe montowanie w aparaturze modułowej o szerokości 18 mm, zgodnej z systemem rozłączników i rozdzielnic.
• Napięcie znamionowe 275V: Odpowiednie do instalacji jednofazowych o napięciu 230V z możliwością pracy w warunkach przepięć do 275V.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej dla SPD typów 1 i 2. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Ograniczniki OVR T1-T2 12.5-275s P TS QS znajdują zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przeciwprzepięciowej.

• Ochrona niskonapięciowych systemów odbiorczych przed wyładowaniami atmosferycznymi i przepięciami łączeniowymi w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Instalacje zasilające wrażliwe urządzenia elektroniczne (np. serwery, systemy sterowania, maszyny przemysłowe).
• Ochrona obwodów oświetleniowych i gniazd wtykowych w miejscach o wysokim ryzyku przepięć (np. budynki zasilane z napowietrznych linii energetycznych).
• Zintegrowane systemy ochrony przeciwprzepięciowej w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi ochrony przeciwprzepięciowej. Urządzenie należy zamontować w pobliżu głównego rozłącznika instalacji, na szynie DIN o szerokości 18 mm, zgodnej z systemem pro M compact. Należy zapewnić odpowiednie połączenie przewodów ochronnych (PE) i neutralnych (N) z zaciskami ogranicznika. Po montażu zaleca się przeprowadzenie testów działania i monitorowanie stanu zestyku pomocniczego.

FAQ

• Jakie napięcie znamionowe ma ten ogranicznik? Napięcie znamionowe wynosi 275V, co pozwala na skuteczną ochronę w instalacjach 230V z uwzględnieniem przepięć.
• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Tak, zaleca się stosowanie dodatkowych zabezpieczeń w postaci bezpieczników topikowych lub wyłączników różnicowoprądowych w obwodzie zasilającym, zgodnie z normą IEC 61643-12.
• Jakie są zalety warystora rezerwowego? Warystor rezerwowy zapewnia ciągłą ochronę nawet po awarii głównego elementu, co zwiększa niezawodność systemu i minimalizuje ryzyko uszkodzenia chronionej instalacji.
