Ogranicznik przepięć OVR T1-T2 12.5-275s P QS, pro M compact | 2CTB815710R1200 ABB

Alternatywny kod produktu: 2CTB815710R1200

Opis i Kluczowe Cechy

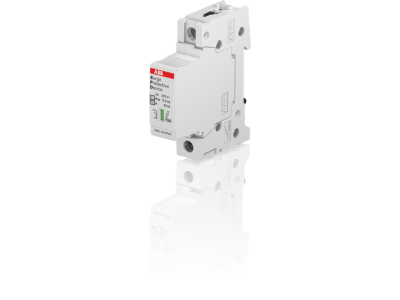

Ogranicznik przepięć OVR T1-T2 12.5-275s P QS (symbol 2CTB815710R1200) to kompaktowe urządzenie przeznaczone do ochrony instalacji elektrycznych przed szkodliwym działaniem przepięć atmosferycznych i łączeniowych. Chroni urządzenia przed uszkodzeniem poprzez odprowadzanie nadmiaru energii do ziemi. Zaprojektowany do montażu na szynie DIN, charakteryzuje się wysoką trwałością i niezawodnością działania w warunkach przemysłowych.

• Klasa T1-T2: Ochrona przed bezpośrednimi i pośrednimi udarami piorunowymi oraz przepięciami łączeniowymi – kluczowe dla bezpieczeństwa instalacji i urządzeń wrażliwych.
• Zakres ochrony 12.5-275V: Kompatybilność z instalacjami 230V/400V – uniwersalne zastosowanie w sieciach niskiego napięcia.
• Stopień ochrony IP20: Zapewnia ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm – bezpieczna eksploatacja w suchych pomieszczeniach.
• Montaż na szynie DIN: Szybki i pewny montaż w rozdzielnicach – kompatybilny z systemami modułowymi.
• Wymiary kompaktowe (pro M compact): Oszczędza miejsce w szafie rozdzielczej, ułatwiając projektowanie i modernizację instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012 oraz dyrektyw Unii Europejskiej. Posiada deklarację zgodności CE i jest przeznaczony do współpracy z instalacjami zgodnymi z normami VDE, IEC oraz SEP.

Zastosowanie

Ogranicznik OVR T1-T2 12.5-275s P QS znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przed przepięciami, zarówno w obiektach przemysłowych, jak i budynkach mieszkalnych.

• Ochrona rozdzielnic niskiego napięcia przed udarami piorunowymi w instalacjach zewnętrznych i wewnętrznych.
• Zabezpieczenie obwodów zasilających wrażliwe urządzenia (np. systemy sterowania, komputery, urządzenia pomiarowe).
• Stabilizacja pracy układów napędowych i silników elektrycznych poprzez eliminację przepięć łączeniowych.
• Współpraca z układami fotowoltaicznymi i systemami zasilania awaryjnego (UPS).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie należy zamontować na szynie DIN, zachowując odpowiednie odstępy izolacyjne. Przed podłączeniem należy upewnić się, że napięcie w instalacji nie przekracza zakresu 12.5-275V. Połączenia powinny być wykonane przewodami o odpowiednim przekroju (zalecany miedź 6-16mm²). Po montażu należy przeprowadzić testy działania zgodnie z kartą katalogową producenta.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia? Tak – zaleca się stosowanie wstępnych zabezpieczeń zwarciowych (np. bezpieczników topikowych) w obwodzie głównym, zgodnie z normami.
• Jak często należy wymieniać ogranicznik? Trwałość eksploatacyjna zależy od częstotliwości występowania przepięć. Zaleca się regularne przeglądy stanu technicznego i wymianę po wystąpieniu zdarzeń przepięciowych lub co 5-10 lat.
• Czy urządzenie można stosować w instalacjach fotowoltaicznych? Tak – zakres 12.5-275V jest kompatybilny z napięciami występującymi w systemach PV. Należy jednak sprawdzić dobór pod względem mocy i klasy ochrony.
