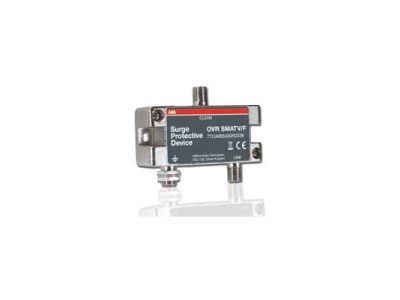

Ogranicznik przepięć OVR SMATV/F, pro M compact | 7242245 ABB

Alternatywny kod produktu: 7242245

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR SMATV/F (symbol 7242245) z serii pro M compact to kompaktowe urządzenie o szerokości 1 modułu (18 mm) przeznaczone do ochrony instalacji telewizji naziemnej (SAT) oraz sieci SMATV przed przepięciami atmosferycznymi i łączeniowymi. Montowany na szynie TH35 zintegrowanej z rozdzielnicą. Wyposażony w złącze F-type, co zapewnia szybki i pewny montaż. Zakres częstotliwości 5-2400 MHz gwarantuje niezakłóconą transmisję sygnału. Posiada wbudowany termiczny rozłącznik oraz wizualną sygnalizację stanu pracy.

• 1 moduł (18 mm): Kompaktowa budowa umożliwia montaż w standardowych rozdzielnicach i szafach sterowniczych bez zajmowania dodatkowej przestrzeni.
• Złącze F-type: Standaryzowane połączenie zapewnia niezawodny kontakt sygnałowy i mechaniczną stabilność instalacji SAT/SMATV.
• Zakres częstotliwości 5-2400 MHz: Zachowuje jakość sygnału telewizyjnego i satelitarnego, minimalizując straty i zakłócenia w transmisji.
• Wbudowany termiczny rozłącznik: Automatycznie odcina zasilanie w przypadku przegrzania, chroniąc urządzenie przed uszkodzeniem i potencjalnym zagrożeniem pożarowym.
• Wizualna sygnalizacja stanu: Zielona dioda LED sygnalizuje prawidłową pracę, ułatwiając szybką weryfikację stanu ochrony.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-21 dotyczącej ochrony urządzeń telekomunikacyjnych przed przepięciami. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć OVR SMATV/F chroni czułe urządzenia odbiorcze w instalacjach telewizji naziemnej oraz sieciach SMATV przed uszkodzeniami spowodowanymi przez przepięcia.

• Ochrona wejść antenowych telewizorów i odbiorników SAT w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie sieci dystrybucji sygnału telewizyjnego w budynkach wielorodzinnych i hotelach.
• Ochrona punktów dystrybucji sygnału w systemach SMATV (Shared Master Antenna Television).
• Stosowanie w instalacjach zewnętrznych narażonych na częste wyładowania atmosferyczne.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie TH35 w rozdzielnicy, z zachowaniem odpowiedniej przestrzeni dla wentylacji. Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się, że instalacja nie jest pod napięciem. Podłączenie złącza F-type należy wykonać zgodnie z kierunkiem przepływu sygnału. Po montażu zaleca się wizualną weryfikację stanu diody LED oraz sprawdzenie ciągłości połączenia.

FAQ

• Jaki jest zakres temperatury pracy ogranicznika? Urządzenie pracuje w zakresie od -40°C do +85°C, co umożliwia stosowanie zarówno we wnętrzach, jak i na zewnątrz w różnych warunkach klimatycznych.
• Czy ogranicznik wymaga dodatkowego zasilania? Nie – urządzenie działa pasywnie, nie wymaga zewnętrznego zasilania. Pobór mocy pochodzi z sygnału telewizyjnego.
• Jakie złącze jest używane w ograniczniku? Złącze F-type to standardowe złącze stosowane w instalacjach telewizyjnych i satelitarnych, zapewniające niezawodne połączenie mechaniczne i sygnałowe.
