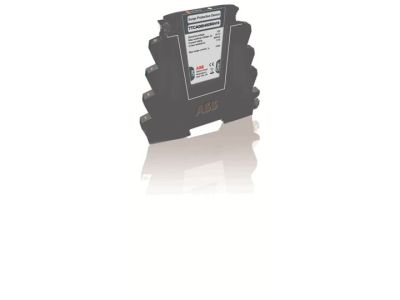

Ogranicznik przepięć OVR SL50, pro M compact | 7242327 ABB

Alternatywny kod produktu: 7242327

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR SL50 (symbol 7242327) klasy II typu 2 to kompaktowe rozwiązanie o szerokości 1 modułu (18 mm) przeznaczone do ochrony obwodów 48V DC. Napięcie pracy 50V DC i maksymalny prąd wyładowania 40kA (8/20µs) zapewnia skuteczną ochronę przed przepięciami atmosferycznymi i łączeniowymi. Wymienna wkładka umożliwia szybką wymianę bez konieczności demontażu okablowania, co obniża koszty serwisu i skraca czas przestoju instalacji.

• Klasa II, typ 2: Skuteczna ochrona wtórna w instalacjach niskiego napięcia, redukująca zagrożenie uszkodzeniem odbiorników i awariami systemów.
• Wymienna wkładka: Możliwość wymiany elementu gaszącego bez demontażu przewodów – oszczędność czasu i kosztów eksploatacji.
• Prąd wyładowania 40kA (8/20µs): Wysoka odporność na udary prądowe, kluczowa w instalacjach narażonych na częste przepięcia.
• Szerokość 1 modułu (18 mm): Kompaktowa budowa pozwala na montaż w typowych rozdzielnicach modułowych obok innych aparatów.
• Zakres temperatur -40°C do +85°C: Niezawodna praca w ekstremalnych warunkach środowiskowych, od mrozów po wysokie temperatury przemysłowe.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej klasy II. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla urządzeń elektrycznych.

Zastosowanie

Ogranicznik przepięć OVR SL50 przeznaczony jest do ochrony wrażliwych obwodów 48V DC, powszechnie stosowanych w instalacjach telekomunikacyjnych, systemach zasilania rezerwowego, automatyce przemysłowej oraz sieciach IT.

• Ochrona zasilaczy buforowych i UPS w centrach danych.
• Zabezpieczenie obwodów sterowania i automatyki w maszynach przemysłowych.
• Ochrona systemów sygnalizacji i kontroli dostępu (CCTV, alarmy).
• Zastosowanie w instalacjach fotowoltaicznych 48V DC (wraz z odpowiednimi warystorami).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Użyć standardowego szyny TH 35 mm w rozdzielnicy modułowej. Podłączenie przeprowadzić zgodnie z oznaczeniami L+ i L- na korpusie urządzenia. Napięcie robocze 50V DC musi być zgodne z parametrami chronionego obwodu. Po montażu należy przeprowadzić test funkcjonalny zgodnie z instrukcją producenta. Regularne przeglądy serwisowe (wymiana wkładki) wykonywać zgodnie z zaleceniami producenta – co 2-3 lata w zależności od warunków eksploatacji.

FAQ

• Do jakiego napięcia roboczego jest przeznaczony OVR SL50? Ogranicznik jest dedykowany do obwodów 48V DC (napięcie pracy 50V DC). W przypadku innych napięć należy wybrać odpowiedni model z gamy SL.
• Czy wkładkę można wymieniać podczas pracy urządzenia? Tak – konstrukcja umożliwia wymianę wkładki bez konieczności demontażu okablowania, co minimalizuje przerwy w zasilaniu.
• Jaki jest poziom ochrony napięciowej Up? Poziom ochrony napięciowej Up wynosi ≤250V, co oznacza, że ogranicznik ogranicza przepięcia do wartości bezpiecznej dla chronionych urządzeń.
