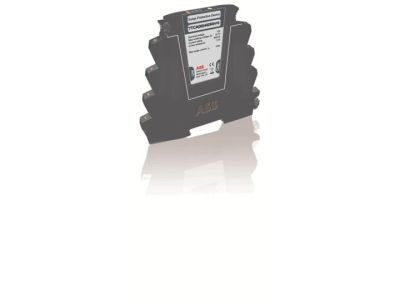

Ogranicznik przepięć OVR SL30L/I, pro M compact | 7242312 ABB

Alternatywny kod produktu: 7242312

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR SL30L/I (symbol 7242312) to kompaktowe urządzenie klasy I+II (typ 1+2) z izolacją galwaniczną, przeznaczone do ochrony obwodów 24V DC. Szerokość 2 modułów (36 mm) pozwala na montaż w standardowych rozdzielnicach. Wbudowana wymienna wkładka umożliwia szybką wymianę bez konieczności demontażu okablowania. Przeznaczony do pracy w zakresie temperatur od -40°C do +85°C.

• Klasa I+II (typ 1+2): Ochrona przed przepięciami atmosferycznymi (uderzeniowymi) oraz łączeniowymi w instalacjach 24V DC.
• Izolacja galwaniczna: Eliminuje ryzyko zwarć i zakłóceń między chronionym obwodem a uziemieniem, zwiększając bezpieczeństwo instalacji.
• Wymienna wkładka: Szybka wymiana elementu gaszącego bez konieczności demontażu przewodów – oszczędność czasu podczas serwisu.
• Napięcie pracy 24V DC: Idealne rozwiązanie do zasilaczy, sterowników przemysłowych, kamer IP i innych urządzeń niskonapięciowych.
• Poziom ochrony Up ≤150V: Zapewnia skuteczną ochronę wrażliwej elektroniki przed przepięciami.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć klasy I+II. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik OVR SL30L/I przeznaczony jest do ochrony wrażliwych obwodów 24V DC w instalacjach przemysłowych, budynkach inteligentnych oraz systemach automatyki.

• Ochrona zasilaczy 24V DC i przetwornic częstotliwości.
• Zabezpieczenie sterowników PLC i modułów wejść/wyjść w szafach sterowniczych.
• Ochrona kamer IP, czujników i innych urządzeń niskonapięciowych w sieciach przemysłowych.
• Instalacje zasilające systemy sygnalizacji, kontroli dostępu i automatyki budynkowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionym obwodzie. Ogranicznik należy zamontować na szynie DIN w pozycji pionowej, zgodnie z oznaczeniami na urządzeniu. Przewody należy podłączyć do zacisków L+ i PE, zachowując odpowiednią polaryzację. Wymiana wkładki powinna odbywać się po uprzednim odłączeniu zasilania i sprawdzeniu, że obwód nie jest napięciowy.

FAQ

• Jakie jest maksymalne napięcie pracy ogranicznika? Urządzenie przeznaczone jest do pracy w obwodach 24V DC. Napięcie pracy wynosi 30V DC.
• Czy można stosować ogranicznik w instalacjach 230V AC? Nie – urządzenie jest dedykowane wyłącznie do obwodów 24V DC.
• Jak często należy wymieniać wkładkę? Częstotliwość wymiany zależy od warunków eksploatacji. Zaleca się regularne przeglądy zgodnie z dokumentacją techniczną i normami zakładowymi.
