Ogranicznik przepięć OVR SL30L/4-20, pro M compact | 7242303 ABB

Alternatywny kod produktu: 7242303

Opis i Kluczowe Cechy

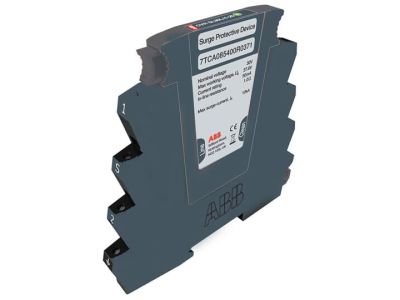

Ogranicznik przepięć OVR SL30L/4-20 (symbol 7242303) klasy I+II typu 1+2 to kompaktowe urządzenie ochrony przeciwprzepięciowej o szerokości 1 modułu (18 mm), dedykowane do zabezpieczenia pętli pomiarowych 4-20mA w układach sterowania i automatyki. Zapewnia ochronę przed przepięciami atmosferycznymi i łączeniowymi, minimalizując ryzyko uszkodzeń wrażliwych układów elektronicznych. Wymienna wkładka umożliwia szybką renowację funkcjonalności urządzenia bez konieczności demontażu okablowania.

• Klasa ochrony I+II, typ 1+2: Zapewnia kompleksową ochronę przed przepięciami atmosferycznymi (I) i łączeniowymi (II), dostosowaną do wysokiego ryzyka w instalacjach zewnętrznych i przemysłowych.
• Wymienna wkładka bez demontażu okablowania: Szybka i bezpieczna wymiana zużytego modułu – oszczędność czasu i eliminacja błędów montażowych.
• Napięcie pracy 30V DC: Idealny do ochrony pętli prądowych 4-20mA w systemach sterowania, pomiarowych i automatyki.
• Maksymalny prąd pioruna 12,5kA (10/350µs) i prąd wyładowania 40kA (8/20µs): Wysoka odporność na udary, gwarantująca skuteczną ochronę nawet w warunkach ekstremalnych.
• Poziom ochrony napięciowej Up ≤150V: Zapewnia bezpieczeństwo wrażliwych komponentów elektronicznych poprzez ograniczenie przepięć do wartości poniżej ich progu wytrzymałości.

Zgodność z Normami

Ogranicznik przepięć OVR SL30L/4-20 spełnia wymagania normy IEC 61643-11 oraz dyrektyw unijnych. Posiada oznakowanie CE, potwierdzające zgodność z europejskimi standardami bezpieczeństwa dla ochrony przeciwprzepięciowej.

Zastosowanie

Urządzenie przeznaczone jest do ochrony wrażliwych układów automatyki, sterowania i pomiarowych przed szkodliwym działaniem przepięć zarówno w instalacjach wewnętrznych, jak i zewnętrznych.

• Ochrona pętli prądowych 4-20mA w systemach sterowania procesami przemysłowymi.
• Zabezpieczenie układów pomiarowych i regulatorów w energetyce, wodociągach i ciepłownictwie.
• Ochrona wejść analogowych sterowników PLC i innych urządzeń automatyki przemysłowej.
• Stosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych i skrzynkach pomiarowych.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie TH35 w rozdzielnicy, zachowując odpowiednią kolejność podłączenia: wejście sygnału (4-20mA) → ogranicznik → odbiornik. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Po zamontowaniu sprawdź poprawność połączeń i upewnij się, że wkładka ochronna jest prawidłowo umieszczona. Zakres temperatur pracy wynosi od -40°C do +85°C – urządzenie może być stosowane w trudnych warunkach środowiskowych.

FAQ

• Jakie jest napięcie pracy ogranicznika OVR SL30L/4-20? Urządzenie pracuje przy napięciu 30V DC, co czyni je idealnym do ochrony pętli prądowych 4-20mA w układach automatyki i sterowania.
• Czy wkładkę ochronną można wymienić bez demontażu okablowania? Tak – konstrukcja urządzenia umożliwia wymianę wkładki bez konieczności odłączania przewodów, co znacznie skraca czas konserwacji.
• Jakie normy spełnia ten ograniczacz? Urządzenie jest zgodne z normą IEC 61643-11, która określa wymagania dla ochrony przeciwprzepięciowej w instalacjach elektrycznych.
