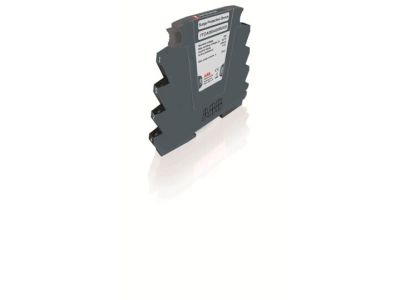

Ogranicznik przepięć OVR SL30/3W, pro M compact | 7242238 ABB

Alternatywny kod produktu: 7242238

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR SL30/3W z serii pro M compact (symbol 7242238) to kompaktowe urządzenie do ochrony obwodów 30V DC. Szerokość 1 modułu (18 mm) umożliwia montaż w standardowych rozdzielnicach na szynie TH35. Wbudowana wkładka 3-przewodowa jest wymienna, co zapewnia szybką wymianę po wystąpieniu przepięcia. Wizualna sygnalizacja stanu oraz termiczny rozłącznik podnoszą bezpieczeństwo i komfort obsługi.

• Ochrona 30V DC: Zapobiega uszkodzeniom urządzeń wrażliwych na przepięcia w instalacjach niskonapięciowych prądu stałego.
• Wymienna wkładka 3-przewodowa: Skraca czas przestoju systemu – wymiana wkładki trwa kilka minut bez konieczności wymiany całego ogranicznika.
• Termiczny rozłącznik: Automatycznie odcina zasilanie w przypadku przegrzania, chroniąc instalację i personel.
• Wizualna sygnalizacja stanu: Zielona dioda LED informuje o prawidłowym działaniu, ułatwiając monitoring stanu urządzenia.
• Szerokość 1 modułu (18 mm): Kompaktowa konstrukcja pozwala na montaż w gęstych szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Ogranicznik spełnia wymogi normy IEC 61643-21 dotyczącej ochrony przeciwprzepięciowej w obwodach niskonapięciowych. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik przepięć OVR SL30/3W pro M compact przeznaczony jest do ochrony wrażliwych obwodów 30V DC w instalacjach przemysłowych, telekomunikacyjnych i automatyce.

• Ochrona układów sterowania PLC i automatyki budynkowej.
• Zabezpieczenie zasilaczy i przetwornic częstotliwości w systemach przemysłowych.
• Ochrona kamer przemysłowych i systemów monitoringu CCTV.
• Zastosowanie w rozdzielnicach solarnych i magazynach energii (instalacje 24V/48V DC).

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie TH35 w rozdzielnicy elektrycznej, zachowując odstępy izolacyjne zgodne z dokumentacją. Przyłączenie przewodów wykonać śrubowo, dokręcając momentem zgodnym z parametrami producenta (sprawdzić w dokumentacji technicznej). Przed uruchomieniem należy upewnić się, że napięcie robocze nie przekracza 30V DC. Regularnie kontrolować stan sygnalizacji i ewentualne uszkodzenia wkładki.

FAQ

• Jak często należy wymieniać wkładkę w ograniczniku? Wymiana wkładki zalecana jest po wystąpieniu przepięcia lub w przypadku uszkodzenia. Żywotność wkładki zależy od częstotliwości i siły występujących przepięć – zaleca się okresowe przeglądy.
• Czy ogranicznik chroni przed przepięciami asymetrycznymi? Tak, ogranicznik OVR SL30/3W pro M compact zapewnia ochronę w układzie 3-przewodowym (L+, L-, PE), co obejmuje ochronę przed przepięciami asymetrycznymi w obwodzie DC.
• Jaki jest zakres temperatur pracy? Urządzenie pracuje w zakresie od -40°C do +85°C, co umożliwia zastosowanie w ekstremalnych warunkach środowiskowych.
