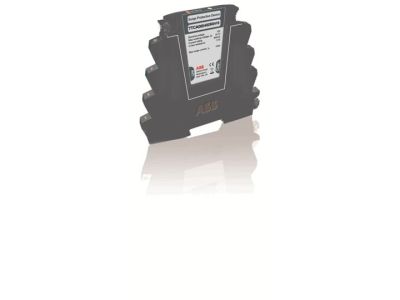

Ogranicznik przepięć OVR SL15L/I, pro M compact | 7242281 ABB

Alternatywny kod produktu: 7242281

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR SL15L/I (symbol 7242281) w kompaktowej obudowie 2 modułów (36 mm) to klasy I+II typu 1+2 urządzenie do ochrony obwodów niskiego napięcia 24V DC. Izolacja galwaniczna zapewnia separację między obwodem chronionym a siecią zasilającą, minimalizując ryzyko zakłóceń. Maksymalny prąd pioruna 12,5 kA (10/350µs) i prąd wyładowania 40 kA (8/20µs) gwarantują skuteczną ochronę przed przepięciami atmosferycznymi i łączeniowymi. Wymienna wkładka umożliwia szybką wymianę bez demontażu okablowania – kluczowa zaleta przy serwisowaniu.

• Klasa I+II, typ 1+2: Chroni zarówno przed bezpośrednimi wyładowaniami atmosferycznymi, jak i przepięciami łączeniowymi w jednym urządzeniu.
• Napięcie pracy 15V DC: Przeznaczony do ochrony wrażliwej elektroniki, sensorów i obwodów sterowania o napięciu znamionowym 24V DC.
• Prąd pioruna 12,5 kA (10/350µs): Wysoka odporność na udary piorunowe – kluczowe w instalacjach zewnętrznych i narażonych na burze.
• Izacja galwaniczna: Eliminuje sprzężenia między chronionym obwodem a siecią, chroniąc czułe urządzenia przed zakłóceniami.
• Wymienna wkładka bez demontażu okablowania: Szybka wymiana bez konieczności przerywania pracy instalacji – redukcja przestojów serwisowych.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej klasy I+II. Posiada deklarację zgodności CE oraz jest zaprojektowany zgodnie ze standardami bezpieczeństwa dla urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Ogranicznik OVR SL15L/I przeznaczony jest do ochrony wrażliwej elektroniki, systemów sterowania i zasilaczy w instalacjach, gdzie występują zagrożenia związane z przepięciami.

• Ochrona obwodów 24V DC w szafach sterowniczych i rozdzielnicach przemysłowych.
• Zabezpieczenie sensorów, kamerek, modułów PLC i innych urządzeń automatyki przemysłowej.
• Ochrona zasilaczy impulsowych i przetwornic napięcia w instalacjach IT i telekomunikacyjnych.
• Aplikacje zewnętrzne – ochrona urządzeń narażonych na bezpośrednie wyładowania atmosferyczne (np. instalacje fotowoltaiczne, systemy alarmowe).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Ogranicznik należy zamontować na szynie DIN w pobliżu chronionego urządzenia, na krótkim odcinku przewodów (max 0,5 m) w celu minimalizacji spadków napięcia. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Połączenia wykonać przewodami o odpowiednim przekroju (min. 1,5 mm²), zachowując biegunowość. Wymianę wkładki przeprowadzać wyłącznie przy odłączonym napięciu zasilającym.

FAQ

• Czy ogranicznik można stosować w instalacjach 230V AC? Nie – urządzenie jest dedykowane wyłącznie do obwodów 24V DC. Do ochrony instalacji 230V AC należy zastosować ograniczniki klasy I+II do prądu przemiennego.
• Jak często należy wymieniać wkładkę? Częstotliwość wymiany zależy od warunków eksploatacji i częstotliwości występowania przepięć. Wymianę należy przeprowadzać przy spadku ochrony lub po wystąpieniu udaru piorunowego – sprawdzić w dokumentacji producenta.
• Czy ogranicznik wymaga dodatkowego uziemienia? Tak – urządzenie musi być podłączone do uziemienia zgodnie z normami ochrony przeciwporażeniowej. Szczegóły połączeń znajdują się w instrukcji montażu.
