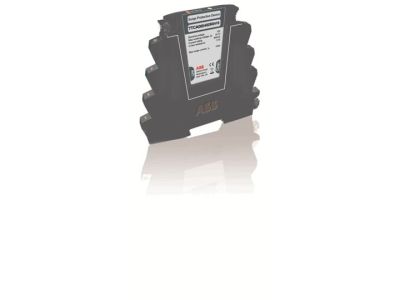

Ogranicznik przepięć OVR SL15, pro M compact | 7242314 ABB

Alternatywny kod produktu: 7242314

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR SL15 pro M compact (symbol 7242314) to kompaktowe urządzenie klasy II (typ 2) przeznaczone do ochrony obwodów 24V DC przed przepięciami. Szerokość 1 moduł (18 mm) pozwala na montaż w standardowych rozdzielnicach. Dzięki wymiennej wkładce możliwa jest szybka wymiana bez demontażu okablowania, co minimalizuje czas przestoju instalacji.

• Klasa II, typ 2: Zapewnia ochronę przed przepięciami indukowanymi i łączeniowymi w obwodach niskonapięciowych 24V DC.
• Wymienna wkładka: Możliwość wymiany elementu gaszącego bez konieczności demontażu przewodów – oszczędność czasu i kosztów podczas serwisu.
• Prąd wyładowczy 40kA (8/20µs): Wysoka odporność na udary prądowe chroni instalację przed uszkodzeniami spowodowanymi przepięciami.
• Poziom ochrony Up ≤75V: Niskie napięcie ochronne ogranicza ryzyko uszkodzenia chronionych urządzeń.
• Szerokość 1 moduł (18 mm): Kompaktowa budowa umożliwiająca montaż w standardowych szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej w obwodach niskonapięciowych. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik OVR SL15 pro M compact przeznaczony jest do ochrony wrażliwych urządzeń i układów sterowania pracujących w obwodach 24V DC.

• Ochrona wejść i wyjść cyfrowych sterowników PLC.
• Zabezpieczenie obwodów zasilających czujniki przemysłowe (np. czujniki temperatury, ciśnienia).
• Ochrona układów automatyki budynkowej (np. systemy HVAC, oświetlenie LED).
• Zastosowanie w instalacjach solarnych i systemach zasilania awaryjnego (UPS).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Ogranicznik należy zamontować na szynie DIN w pozycji pionowej, zachowując minimalne odstępy między sąsiednimi modułami (17,5 mm). Przewody doprowadzające powinny być doprowadzone od strony zasilania, a odbiornik od strony chronionej. Dokręcenie zacisków należy wykonać zgodnie z zalecanym momentem (1,2 Nm). Po montażu zaleca się przeprowadzenie testów funkcjonalnych zgodnie z instrukcją producenta.

FAQ

• Czy wkładka jest wymienna podczas pracy urządzenia? Tak, wymiana wkładki może być przeprowadzona bez demontażu okablowania, co znacznie skraca czas serwisu.
• Jaki jest zakres temperatur pracy? Ogranicznik pracuje prawidłowo w zakresie od -40°C do +85°C, co umożliwia jego stosowanie w różnych środowiskach przemysłowych.
• Czy produkt posiada stopień ochrony IP? Tak, stopień ochrony IP20 oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm – odpowiedni do stosowania wewnątrz suchych szaf rozdzielczych.
