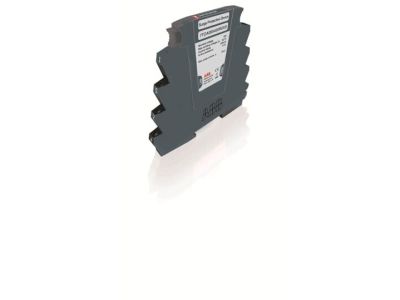

Ogranicznik przepięć OVR SL15/3W, pro M compact | 7242237 ABB

Alternatywny kod produktu: 7242237

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR SL15/3W (symbol 7242237) z serii pro M compact to kompaktowe urządzenie ochronne przeznaczone do zabezpieczania obwodów 15V DC przed przepięciami. Szerokość tylko 1 modułu (18mm) oraz śrubowe przyłącze ułatwiają montaż w szafach sterowniczych i rozdzielnicach. Wbudowany termiczny rozłącznik i wizualna sygnalizacja stanu zapewniają szybką identyfikację uszkodzenia i bezpieczeństwo instalacji.

• Napięcie pracy 15V DC: Precyzyjne dostosowanie do ochrony obwodów niskonapięciowych, stosowanych w automatyce, sterowaniu i układach pomiarowych.
• Wymienne wkładki 3-przewodowe: Szybka wymiana po wyeksploatowaniu – obniża koszty eksploatacji i skraca czas przestoju instalacji.
• Termiczny rozłącznik: Automatyczne odłączenie uszkodzonego ogranicznika w przypadku przegrzania, chroniąc chronione obwody i całą instalację.
• Wizualna sygnalizacja stanu: Zielona dioda LED sygnalizuje sprawny stan pracy – natychmiastowa identyfikacja problemu bez konieczności pomiarów.
• Montaż na szynie TH35: Kompatybilny z większością aparatury modułowej, oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Ogranicznik OVR SL15/3W spełnia wymagania normy IEC 61643-21 dotyczącej ochrony przeciwprzepięciowej dla układów niskonapięciowych. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Ogranicznik przepięć OVR SL15/3W przeznaczony jest do ochrony wrażliwych obwodów 15V DC przed skutkami przepięć atmosferycznych i łączeniowych. Znajduje zastosowanie w systemach automatyki, układach sterowania, sieciach przemysłowych i układach pomiarowych.

• Ochrona wejść analogowych i cyfrowych w sterownikach PLC.
• Zabezpieczenie obwodów zasilania czujników przemysłowych (np. temperatury, ciśnienia).
• Ochrona układów zasilania kamer IP i urządzeń telemetrycznych.
• Stosowanie w systemach alarmowych i kontroli dostępu o napięciu 15V DC.

Wskazówki Montażowe

Montaż ogranicznika należy przeprowadzić w miejscu suchym i dobrze wentylowanym, z dala od źródeł ciepła. Urządzenie montować na szynie TH35 przy użyciu odpowiedniego zacisku. Przed montażem odłączyć napięcie w chronionym obwodzie. Wkładkę wymieniać wyłącznie przy wyłączonym zasilaniu, zgodnie z instrukcją producenta. Po montażu przeprowadzić test działania przy użyciu odpowiedniego narzędzia diagnostycznego. Regularnie sprawdzać wizualną sygnalizację stanu (zielona dioda LED).

FAQ

• Czy ogranicznik można stosować w obwodach AC? Nie – OVR SL15/3W jest przeznaczony wyłącznie do ochrony obwodów 15V DC. Do zabezpieczenia obwodów przemiennych należy stosować dedykowane ograniczniki przepięć AC.
• Jakie jest napięcie znamionowe wkładki? Wkładka 3-przewodowa przeznaczona jest do napięcia znamionowego 15V DC. Dokładne parametry napięciowe wkładki znajdują się w dokumentacji technicznej produktu.
• Jak wymienić wkładkę w ograniczniku? Wymiana wkładki powinna być przeprowadzona przy odłączonym zasilaniu. Należy odkręcić przednią pokrywę, wyjąć zużytą wkładkę i włożyć nową, upewniając się, że jest prawidłowo osadzona. Następnie zamknąć pokrywę i przywrócić zasilanie.
