Ogranicznik przepięć OVR SL110L, pro M compact | 7242269 ABB

Alternatywny kod produktu: 7242269

Opis i Kluczowe Cechy

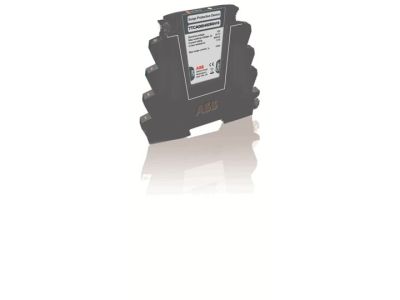

Ogranicznik przepięć OVR SL110L (symbol 7242269) to kompaktowe urządzenie klasy I+II typu 1+2 przeznaczone do ochrony obwodów 110V DC. Wyposażone w wymienną wkładkę ułatwiającą konserwację bez konieczności demontażu okablowania. Szerokość 1 modułu (18 mm) pozwala na montaż w standardowych rozdzielnicach. Niski poziom ochrony napięciowej Up ≤ 500V minimalizuje ryzyko uszkodzenia chronionych urządzeń.

• Klasa I+II, typ 1+2: Kompleksowa ochrona przed przepięciami atmosferycznymi i łączeniowymi – odpowiedni do instalacji w sieciach DC.
• Wymienna wkładka: Umożliwia szybką wymianę bez demontażu okablowania, co skraca czas przestoju instalacji.
• Maksymalny prąd pioruna 12,5kA (10/350µs): Wysoka odporność na bezpośrednie uderzenia pioruna – zabezpieczenie głównego punktu wejścia energii.
• Maksymalny prąd wyładowania 40kA (8/20µs): Odporność na wtórne przepięcia łączeniowe w sieci.
• Niski poziom ochrony Up ≤ 500V: Minimalizuje narażenie chronionych urządzeń na uszkodzenia spowodowane przepięciami.

Zgodność z Normami

Ogranicznik OVR SL110L spełnia wymagania normy IEC 61643-11 (klasa I+II, typ 1+2) oraz posiada oznakowanie CE. Zapewnia ochronę zgodną z europejskimi standardami bezpieczeństwa dla urządzeń elektrycznych.

Zastosowanie

Ogranicznik przepięć OVR SL110L przeznaczony jest do ochrony obwodów 110V DC w instalacjach przemysłowych, telekomunikacyjnych oraz energetycznych, gdzie wymagana jest wysoka odporność na przepięcia.

• Ochrona falowników, zasilaczy i przetwornic w systemach fotowoltaicznych 110V DC.
• Zabezpieczenie obwodów sterowania i automatyki w przemyśle.
• Ochrona układów napędowych i zasilaczy w trakcji elektrycznej.
• Zastosowanie w rozdzielnicach DC niskiego i średniego napięcia jako główne zabezpieczenie przeciwprzepięciowe.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zainstalować w pobliżu chronionego urządzenia lub w punkcie wejścia napięcia DC do instalacji. Przed montażem należy upewnić się, że napięcie znamionowe chronionego obwodu wynosi 110V DC. Podczas montażu zachować odpowiednią kolejność podłączania przewodów (L+, L-, PE), aby zapewnić skuteczność ochrony. Nie montować w miejscach narażonych na bezpośrednie działanie wilgoci ani ekstremalne temperatury poza zakresem -40°C do +85°C.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia topikowego? Tak – zgodnie z zaleceniami normy IEC 61643-11, ogranicznik klasy I+II powinien być zabezpieczony wkładką topikową o odpowiednim prądzie znamionowym (nie podano w danych produktu – sprawdź dokumentację techniczną).
• Jaka jest żywotność wkładki? Żywotność wkładki zależy od częstotliwości i rodzaju wystąpienia przepięć. Wymianę należy przeprowadzać zgodnie z zaleceniami producenta lub przy widocznym pogorszeniu parametrów ochronnych.
• Czy ogranicznik nadaje się do instalacji na zewnątrz? Tak – zakres temperatur pracy od -40°C do +85°C oraz konstrukcja zabezpieczająca przed wilgocią (nie podano stopnia IP, ale konstrukcja sugeruje ochronę przed warunkami atmosferycznymi) pozwalają na stosowanie na zewnątrz, pod warunkiem montażu w odpowiedniej obudowie.
