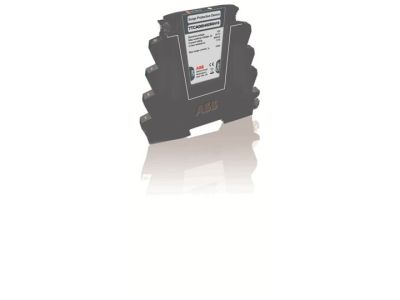

Ogranicznik przepięć OVR SL110, pro M compact | 7242310 ABB

Alternatywny kod produktu: 7242310

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR SL110 (symbol 7242310) to kompaktowe urządzenie klasy II typu 2 przeznaczone do ochrony obwodów 110V DC. Szerokość 1 moduł (18mm) umożliwia montaż w standardowych szynach TH 35mm. Wbudowana wymienna wkładka pozwala na szybką wymianę bez demontażu okablowania. Urządzenie pracuje w zakresie temperatur od -40°C do +85°C, zachowując pełną funkcjonalność nawet w ekstremalnych warunkach.

• Klasa II typ 2: Zapewnia ochronę przed przepięciami atmosferycznymi i łączeniowymi, minimalizując ryzyko uszkodzenia chronionych urządzeń.
• Wymienna wkładka: Umożliwia szybką wymianę bez konieczności demontażu okablowania – oszczędność czasu i kosztów podczas konserwacji.
• Prąd wyładowczy 40kA (8/20µs): Wysoka zdolność odprowadzania energii udarowej zapewnia skuteczną ochronę nawet przy silnych przepięciach.
• Poziom ochrony Up ≤500V: Ogranicza napięcie na zaciskach chronionego obwodu do maksymalnie 500V, chroniąc wrażliwą elektronikę.
• Zakres temperatur -40°C do +85°C: Pewna praca w trudnych warunkach środowiskowych, w tym w instalacjach zewnętrznych.

Zgodność z Normami

Ogranicznik OVR SL110 spełnia wymagania normy IEC 61643-11 dotyczącej ograniczników przepięć klasy II. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z obowiązującymi standardami ochrony przeciwprzepięciowej.

Zastosowanie

Ogranicznik OVR SL110 przeznaczony jest do ochrony wrażliwych obwodów 110V DC przed przepięciami w instalacjach przemysłowych, telekomunikacyjnych i energetycznych.

• Ochrona falowników i przetwornic w systemach fotowoltaicznych 110V DC.
• Zabezpieczenie układów sterowania i automatyki przemysłowej.
• Ochrona obwodów zasilania urządzeń telekomunikacyjnych i sieci transmisyjnych.
• Stosowanie w instalacjach kolejowych i trakcyjnych 110V DC.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie TH 35mm w rozdzielnicy lub szafie sterowniczej. Zaciski powinny być dokręcone z zalecanym momentem (sprawdź w dokumentacji producenta). Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzewania. Po zamontowaniu należy przeprowadzić testy funkcjonowania zgodnie z procedurami producenta.

FAQ

• Czy ogranicznik OVR SL110 nadaje się do instalacji zewnętrznych? Tak, urządzenie pracuje w zakresie temperatur od -40°C do +85°C i posiada stopień ochrony IP20, co pozwala na stosowanie w instalacjach zewnętrznych pod warunkiem zabezpieczenia przed bezpośrednim działaniem czynników atmosferycznych.
• Jakie jest napięcie pracy ogranicznika? Ogranicznik przeznaczony jest do pracy w obwodach 110V DC – nie należy stosować go w obwodach o innym napięciu.
• Czy wymiana wkładki wymaga demontażu okablowania? Nie, wkładka jest wymienna bez konieczności demontażu okablowania, co znacznie ułatwia konserwację i obniża koszty eksploatacji.
