Ogranicznik przepięć OVR SL110/3W, pro M compact | 7242236 ABB

Alternatywny kod produktu: 7242236

Opis i Kluczowe Cechy

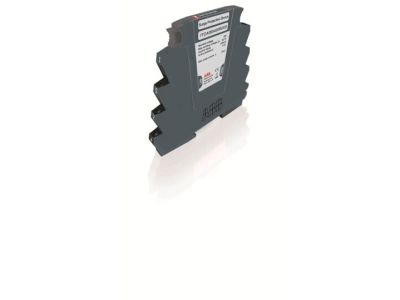

Ogranicznik przepięć OVR SL110/3W (symbol 7242236) z serii pro M compact to kompaktowe urządzenie o szerokości 1 modułu (18 mm) przeznaczone do ochrony obwodów prądu stałego 110V. Montowany na szynie TH35, wyposażony w wymienne wkładki 3-przewodowe, wbudowany termiczny rozłącznik oraz wizualną sygnalizację stanu pracy. Zakres temperatur pracy od -40°C do +85°C zapewnia niezawodność nawet w trudnych warunkach środowiskowych.

• Ochrona obwodów 110V DC: Skuteczna redukcja przepięć w instalacjach niskiego napięcia stałego, zabezpieczająca wrażliwe urządzenia elektroniczne.
• Wymienne wkładki 3-przewodowe: Szybka wymiana zużytych modułów bez konieczności demontażu całego urządzenia – oszczędność czasu i kosztów eksploatacji.
• Termiczny rozłącznik: Automatyczne odłączenie w przypadku przegrzania, zapobiegające uszkodzeniom i pożarom.
• Wizualna sygnalizacja stanu: Zielona dioda (praca) i czerwona (uszkodzenie) – natychmiastowa identyfikacja stanu ochrony.
• Montaż na szynie TH35: Kompatybilny z aparaturą modułową w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Ogranicznik przepięć OVR SL110/3W spełnia wymagania normy IEC 61643-21 dotyczącej ochrony przeciwprzepięciowej w instalacjach niskiego napięcia prądu stałego. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Ogranicznik OVR SL110/3W przeznaczony jest do ochrony wrażliwych obwodów 110V DC przed skutkami przepięć atmosferycznych i łączeniowych.

• Ochrona zasilaczy i przemienników częstotliwości w instalacjach przemysłowych.
• Zabezpieczenie obwodów sterowania i automatyki budynkowej.
• Ochrona układów napędowych w maszynach i urządzeniach elektrycznych.
• Stosowanie w systemach zasilania awaryjnego (UPS) i magazynowania energii.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w chronionym obwodzie. Urządzenie montować na szynie TH35 w pozycji pionowej. Przyłączenie przewodów wykonać zgodnie z oznaczeniami na obudowie (L+, L-, PE). Dokręcenie śrub należy przeprowadzić z odpowiednim momentem obrotowym, zgodnie z dokumentacją producenta. Regularnie sprawdzać wizualną sygnalizację stanu oraz stan wkładek – wymianę przeprowadzać wyłącznie przy odłączonym napięciu. Temperatura otoczenia nie powinna przekraczać zakresu pracy urządzenia.

FAQ

• Czy ogranicznik można stosować w instalacjach 230V AC? Nie – urządzenie jest przeznaczone wyłącznie do obwodów 110V DC. Do ochrony instalacji 230V AC należy stosować odpowiednie ograniczniki z serii pro M compact dedykowane dla prądu przemiennego.
• Jak wymienić wkładkę w urządzeniu? Wymiana wkładki wymaga odłączenia napięcia, zdjęcia pokrywy przedniej, wysunięcia zużytej wkładki i włożenia nowej. Nowa wkładka powinna być zgodna z modelem OVR SL110/3W.
• Czy urządzenie posiada ochronę przed zwarciem? Tak – wbudowany termiczny rozłącznik chroni zarówno przed przepięciami, jak i przegrzaniem spowodowanym zwarciem w chronionym obwodzie.
