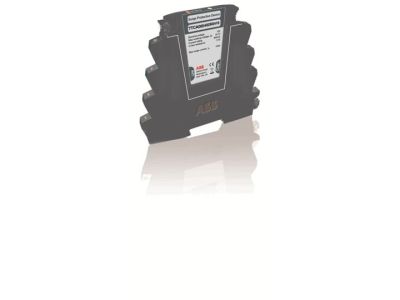

Ogranicznik przepięć OVR SL06L/I, pro M compact | 7242260 ABB

Alternatywny kod produktu: 7242260

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR SL06L/I (symbol 7242260) to kompaktowe urządzenie klasy I+II (typu 1+2) przeznaczone do ochrony obwodów 6V DC. Zaprojektowany z myślą o instalacjach wymagających wysokiej ochrony przed przepięciami atmosferycznymi i łączeniowymi. Szerokość 2 modułów (36 mm) umożliwia montaż w standardowych rozdzielnicach. Izolacja galwaniczna oraz wymienna wkładka ułatwiają konserwację i obniżają koszty eksploatacji.

• Klasa I+II (typ 1+2): Zapewnia ochronę zarówno przed bezpośrednimi wyładowaniami atmosferycznymi (klasa I), jak i przepięciami łączeniowymi (klasa II), co minimalizuje ryzyko uszkodzenia chronionych urządzeń.
• Napięcie pracy 6V DC: Idealny do ochrony niskonapięciowych obwodów sterowania, czujników oraz systemów automatyki przemysłowej.
• Maksymalny prąd pioruna 12,5kA (10/350µs): Wysoka odporność na bezpośrednie uderzenia pioruna – kluczowy parametr w strefach zagrożonych wyładowaniami.
• Maksymalny prąd wyładowania 40kA (8/20µs): Odporność na przepięcia impulsowe, co zapewnia długotrwałą ochronę układów elektronicznych.
• Wymienna wkładka bez demontażu okablowania: Ułatwia konserwację i szybką wymianę zużytego elementu, redukując czas przestoju instalacji.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej w instalacjach niskiego napięcia. Posiada odpowiednie certyfikaty i oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Ogranicznik OVR SL06L/I przeznaczony jest do ochrony wrażliwych obwodów 6V DC w instalacjach, gdzie ryzyko przepięć jest wysokie lub koszty awarii są znaczące.

• Ochrona obwodów sterowania w systemach automatyki przemysłowej i budynkowej.
• Zabezpieczenie czujników i układów pomiarowych w maszynach produkcyjnych.
• Ochrona zasilaczy awaryjnych (UPS) i systemów backupowych niskiego napięcia.
• Stosowanie w instalacjach fotowoltaicznych niskonapięciowych (6V DC) tam, gdzie wymagana jest klasa ochrony I+II.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować w rozdzielnicy na szynie TH 35 mm, zachowując odpowiednie odstępy od innych elementów. Podłączenie należy wykonywać zgodnie z oznaczeniami na urządzeniu, dbając o poprawność połączeń ochronnych. Przed montażem upewnić się, że napięcie w obwodzie zostało odłączone. Wymianę wkładki należy przeprowadzać wyłącznie po odłączeniu napięcia. Zakres temperatur pracy wynosi od -40°C do +85°C – urządzenie może być stosowane w trudnych warunkach środowiskowych.

FAQ

• Czy ogranicznik wymaga uziemienia? Tak, urządzenie posiada zacisk uziemiający i musi być podłączone do odpowiedniego przewodu ochronnego (PE) zgodnie z normami instalacyjnymi.
• Jaki jest poziom ochrony napięciowej Up? Poziom ochrony napięciowej Up wynosi 40V – oznacza to maksymalne napięcie, które może pojawić się na chronionym obwodzie podczas przepięcia.
• Czy ogranicznik nadaje się do instalacji zewnętrznych? Tak, dzięki zakresowi temperatur pracy od -40°C do +85°C oraz kompaktowej konstrukcji, może być stosowany zarówno wewnątrz, jak i na zewnątrz budynków, pod warunkiem odpowiedniego osłonięcia przed bezpośrednim działaniem czynników atmosferycznych.
