Ogranicznik przepięć OVR SL06/I, pro M compact | 7242302 ABB

Alternatywny kod produktu: 7242302

Opis i Kluczowe Cechy

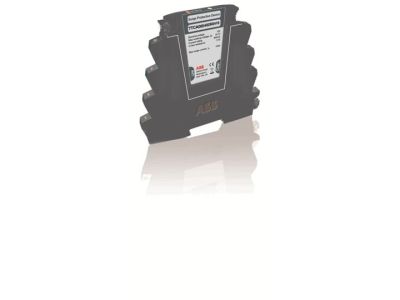

Ogranicznik przepięć OVR SL06/I (symbol 7242302) to kompaktowe urządzenie klasy II typu 2 z izolacją galwaniczną, przeznaczone do ochrony obwodów 6V DC. Zaprojektowany w formacie 2 modułów (36 mm szerokości), charakteryzuje się wymienną wkładką, co pozwala na szybką konserwację bez konieczności demontażu okablowania. Wyposażony w zintegrowany system diagnostyki, wskazuje stan wkładki – ułatwia to utrzymanie ciągłości ochrony.

• Klasa II, typ 2: Standardowe zabezpieczenie przeciwprzepięciowe dla instalacji niskiego napięcia, skutecznie ograniczające przepięcia do poziomu bezpiecznego dla chronionych urządzeń.
• Wymienna wkładka: Możliwość wymiany bez demontażu okablowania – minimalizuje czas przestoju i koszty serwisu.
• Izolacja galwaniczna: Eliminuje ryzyko zakłóceń i zwarć w obwodzie chronionym, zapewniając stabilną pracę urządzeń wrażliwych.
• Poziom ochrony Up ≤ 40V: Maksymalne napięcie ochronne nie przekracza 40V, co gwarantuje skuteczną ochronę nawet najbardziej wrażliwych komponentów elektronicznych.
• Zakres temperatur -40°C do +85°C: Niezawodna praca w ekstremalnych warunkach środowiskowych, od mrozów po wysokie temperatury przemysłowe.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 oraz dyrektyw unijnych, posiadając oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami ochrony przeciwprzepięciowej klasy II.

Zastosowanie

Ogranicznik OVR SL06/I przeznaczony jest do ochrony wrażliwych obwodów 6V DC przed przepięciami, które mogą wystąpić np. w wyniku wyładowań atmosferycznych, łączeniowych impulsów napięciowych lub zakłóceń w zasilaniu.

• Ochrona obwodów sterowania w instalacjach automatyki przemysłowej.
• Zabezpieczenie zasilaczy 6V DC w systemach alarmowych i monitoringu.
• Ochrona modułów PLC i sterowników PLC w szafach sterowniczych.
• Zastosowanie w systemach oświetlenia LED o napięciu 6V DC.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN w pozycji pionowej, zachowując odstęp 5 mm od sąsiednich modułów dla zapewnienia odpowiedniej wentylacji. Po podłączeniu należy sprawdzić poprawność montażu wkładki i jej stan za pomocą wbudowanego wskaźnika diagnostycznego. Regularna kontrola stanu wkładki (co 6-12 miesięcy) zapobiega awariom systemu ochrony.

FAQ

• Jak wymienić wkładkę bez demontażu okablowania? Wkładkę wymienia się poprzez odkręcenie przedniego panelu ogranicznika – dostęp do mechanizmu wymiany jest intuicyjny i nie wymaga ingerencji w okablowanie.
• Czy ogranicznik nadaje się do ochrony obwodów AC? Nie, urządzenie jest dedykowane wyłącznie do ochrony obwodów 6V DC. Do ochrony obwodów przemiennych należy zastosować odpowiedni ogranicznik klasy II dla napięcia AC.
• Jaki jest maksymalny prąd wyładowania? Maksymalny prąd wyładowania wynosi 40kA (8/20µs), co odpowiada standardom klasy II wg IEC 61643-11.
