Ogranicznik przepięć OVR RTDQ, pro M compact | 7242228 ABB

Alternatywny kod produktu: 7242228

Opis i Kluczowe Cechy

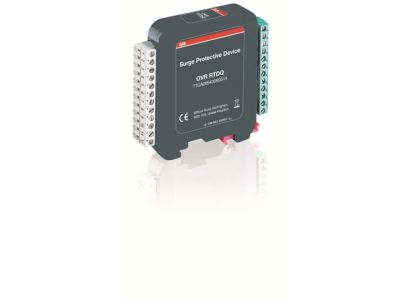

Ogranicznik przepięć OVR RTDQ z serii pro M compact (symbol 7242228) to kompaktowe urządzenie o szerokości 1 modułu (18 mm) przeznaczone do ochrony czujników temperatury RTD przed przepięciami. Szeroki zakres temperatur pracy (-40°C do +85°C) oraz wbudowany termiczny rozłącznik gwarantują niezawodność w trudnych warunkach przemysłowych. System szybkiej wymiany bez użycia narzędzi oraz wizualna sygnalizacja stanu ułatwiają diagnostykę i utrzymanie ciągłości procesu.

• Szerokość 1 modułu (18 mm): Montaż na szynie TH35 – idealne rozwiązanie do szaf sterowniczych i rozdzielnic.
• Napięcie pracy 6V DC: Kompatybilny z większością czujników temperatury RTD stosowanych w automatyce przemysłowej.
• Szybka wymiana bez narzędzi: Umożliwia błyskawiczną wymianę modułu w razie awarii bez konieczności demontażu całego urządzenia.
• Wizualna sygnalizacja stanu: Pozwala na natychmiastowe rozpoznanie stanu pracy – zielona dioda to działanie prawidłowe, czerwona wskazuje konieczność wymiany.
• Wbudowany termiczny rozłącznik: Chroni chroniony obwód przed przegrzaniem przez automatyczne odłączenie w przypadku nadmiernego wzrostu temperatury.
• Zakres temperatur -40°C do +85°C: Zapewnia stabilną pracę nawet w ekstremalnych warunkach środowiskowych.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-21 dotyczącej ochrony przed przepięciami w układach sygnałowych i pomiarowych. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa.

Zastosowanie

Ogranicznik przepięć OVR RTDQ pro M compact znajduje zastosowanie w systemach automatyki przemysłowej, gdzie wymagana jest ochrona czujników temperatury RTD przed szkodliwymi przepięciami.

• Ochrona czujników temperatury w maszynach produkcyjnych i procesach technologicznych.
• Stabilizacja pracy systemów pomiarowych w energetyce i ciepłownictwie.
• Zastosowanie w szafach sterowniczych i rozdzielnicach elektrycznych niskiego napięcia.
• Ochrona obwodów sygnałowych w trudnych warunkach środowiskowych (np. hale przemysłowe, zewnętrzne instalacje).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Ogranicznik należy zamontować na szynie TH35 w szafie sterowniczej lub rozdzielnicy, zachowując odpowiednią przestrzeń serwisową. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. System szybkiej wymiany umożliwia wymianę modułu bez demontażu całego urządzenia – wystarczy wyciągnąć go z gniazda i włożyć nowy. W przypadku wystąpienia czerwonej sygnalizacji stanu należy niezwłocznie wymienić moduł.

FAQ

• Czy ogranicznik działa z czujnikami 4-20 mA? Tak, jest kompatybilny z czujnikami RTD i 4-20 mA o napięciu znamionowym do 6V DC.
• Jakie jest napięcie znamionowe ochrony? Dokładna wartość napięcia ochrony nie została podana w danych produktu – sprawdź dokumentację techniczną dla symbolu 7242228.
• Czy moduł można wymienić podczas pracy instalacji? Tak, system szybkiej wymiany bez narzędzi umożliwia wymianę modułu bez konieczności wyłączania zasilania całego obwodu.
