Ogranicznik przepięć OVR RTD, pro M compact | 7242322 ABB

Alternatywny kod produktu: 7242322

Opis i Kluczowe Cechy

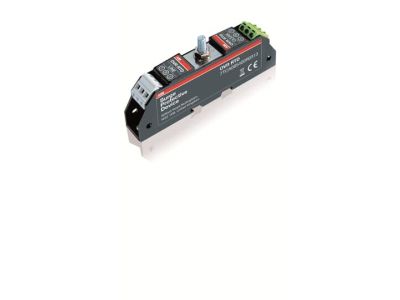

Ogranicznik przepięć OVR RTD pro M compact (symbol 7242322) to kompaktowe urządzenie o szerokości 1 modułu (18 mm) zaprojektowane do ochrony czujników temperatury RTD przed przepięciami. Przeznaczone do montażu na szynie TH35, z przyłączem śrubowym i napięciem pracy do 6V DC. Wbudowany termiczny rozłącznik oraz wizualna sygnalizacja stanu zwiększają bezpieczeństwo i ułatwiają monitoring instalacji.

• Szerokość 1 modułu (18 mm): Idealny do montażu w szafach sterowniczych i rozdzielnicach o ograniczonej przestrzeni.
• Napięcie pracy do 6V DC: Kompatybilny z większością czujników temperatury RTD stosowanych w automatyce przemysłowej.
• Termiczny rozłącznik: Automatyczne odłączenie chronionego obwodu w przypadku nadmiernego wzrostu temperatury, zapobiegając uszkodzeniom czujników.
• Wizualna sygnalizacja stanu: Szybka identyfikacja prawidłowego działania lub konieczności wymiany modułu.
• Zakres temperatury pracy -40°C do +85°C: Możliwość stosowania w trudnych warunkach środowiskowych, w tym w chłodniach i halach produkcyjnych.
• Montaż na szynie TH35: Szybki i trwały montaż w standardowych szafach elektrycznych.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-21 dotyczącej ochrony urządzeń przeciwprzepięciowych w systemach niskiego napięcia. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z europejskimi dyrektywami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Ogranicznik OVR RTD pro M compact chroni czułe czujniki temperatury RTD w instalacjach przemysłowych i energetycznych przed negatywnymi skutkami przepięć.

• Ochrona czujników RTD w systemach automatyki budynkowej (np. klimatyzacja, wentylacja).
• Zabezpieczenie termopar w procesach produkcyjnych wymagających precyzyjnej kontroli temperatury.
• Ochrona czujników w układach pomiarowych i sterowania maszyn przemysłowych.
• Stosowanie w rozdzielnicach i szafach sterowniczych o ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie TH35, podłączając przewody zgodnie z oznaczeniami na obudowie (uwaga na polaryzację w przypadku obwodów DC). Po podłączeniu należy sprawdzić działanie wizualnej sygnalizacji stanu. W przypadku uszkodzenia lub awarii nie należy demontować urządzenia pod napięciem – wymianę przeprowadzić po odłączeniu zasilania.

FAQ

• Do jakiego typu czujników przeznaczony jest ten ogranicznik? Przeznaczony do ochrony czujników temperatury RTD (np. PT100, PT1000).
• Czy ogranicznik wymaga dodatkowego zasilania? Nie – działa w oparciu o energię chronionego obwodu (6V DC).
• Jakie jest maksymalne napięcie pracy? Maksymalne napięcie pracy wynosi 6V DC, zgodnie z parametrami technicznymi.
