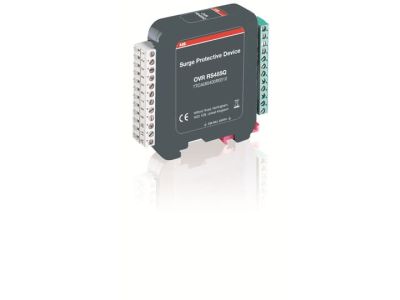

Ogranicznik przepięć OVR RS485Q, pro M compact | 7242319 ABB

Alternatywny kod produktu: 7242319

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR RS485Q pro M compact (symbol 7242319) to kompaktowe urządzenie o szerokości 1 modułu (18 mm) przeznaczone do ochrony magistrali komunikacyjnej RS485 przed skutkami przepięć. Montaż na szynie TH35 umożliwia szybki i bezproblemowy montaż w szafach sterowniczych i rozdzielnicach. Złącze wtykowe ułatwia wymianę bez konieczności demontażu przewodów, a wbudowany termiczny rozłącznik zwiększa bezpieczeństwo instalacji.

• 1 moduł (18 mm): Zwarta konstrukcja idealna do szaf sterowniczych i rozdzielnic o ograniczonej przestrzeni montażowej.
• Złącze wtykowe: Szybka wymiana ogranicznika bez konieczności demontażu przewodów magistrali RS485.
• Napięcie pracy 12V DC: Kompatybilny z większością systemów automatyki i transmisji danych opartych na standardzie RS485.
• Wizualna sygnalizacja stanu: Zielona dioda LED informuje o prawidłowym działaniu, ułatwiając diagnostykę stanu ochrony.
• Termiczny rozłącznik: Automatyczne odłączenie w przypadku nadmiernego nagrzewania się, chroniące magistralę i podłączone urządzenia przed uszkodzeniem.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-21 dotyczącej ochrony przeciwprzepięciowej w systemach transmisji danych. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

OVR RS485Q pro M compact znajduje zastosowanie w systemach automatyki przemysłowej, sieciach nadzorujących i innych instalacjach wykorzystujących magistralę RS485 do transmisji danych.

• Ochrona magistrali RS485 w systemach monitoringu, sterowania i automatyki budynkowej.
• Zabezpieczenie linii komunikacyjnych w przemysłowych sieciach przemysłowych (np. SCADA).
• Ochrona urządzeń IoT i czujników przesyłających dane cyfrowe w trudnych warunkach środowiskowych.
• Instalacje w szafach sterowniczych i rozdzielniach, gdzie wymagana jest kompaktowa ochrona przeciwprzepięciowa.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie TH35 w odpowiednio przygotowanej szafie sterowniczej. Przed rozpoczęciem prac należy odłączyć napięcie zasilające magistralę RS485. Złącze wtykowe umożliwia szybką wymianę – po odłączeniu napięcia wyciągnąć moduł z szyny i wymienić na nowy bez naruszania okablowania. Zachować odpowiedni odstęp separacyjny od innych urządzeń, zgodnie z dokumentacją techniczną. Po montażu sprawdzić poprawność sygnalizacji diodą LED.

FAQ

• Czy ogranicznik wymaga dodatkowego zasilania? Nie – urządzenie działa pasywnie i nie wymaga zewnętrznego zasilania dla swojej pracy.
• Jakie jest maksymalne napięcie robocze magistrali RS485? Ogranicznik współpracuje z magistralą o napięciu pracy do 12V DC, zgodnie z parametrami standardu RS485.
• Czy moduł jest wymienialny w trakcie pracy instalacji? Tak – dzięki złączu wtykowemu wymiana jest możliwa w trybie "hot-swap" po odłączeniu napięcia zasilającego magistralę.
