Ogranicznik przepięć OVR RS485, pro M compact | 7242317 ABB

Alternatywny kod produktu: 7242317

Opis i Kluczowe Cechy

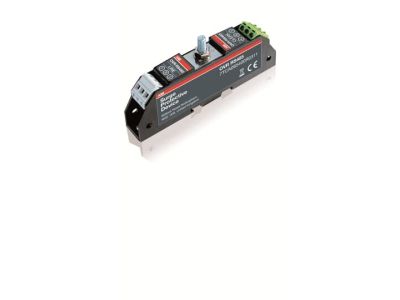

Ogranicznik przepięć OVR RS485 (symbol 7242317) serii pro M compact to kompaktowe rozwiązanie o szerokości 1 modułu (18 mm) przeznaczone do ochrony magistrali komunikacyjnej RS485. Montowany na szynie TH35, posiada przyłącze śrubowe i napięcie pracy do 12V DC. Wbudowany termiczny rozłącznik oraz wizualna sygnalizacja stanu zapewniają niezawodność i łatwość diagnostyki. Zakres temperatury pracy od -40°C do +85°C gwarantuje stabilność nawet w ekstremalnych warunkach.

• Szerokość 1 modułu (18 mm): Idealne rozwiązanie do szaf sterowniczych i rozdzielnic o ograniczonej przestrzeni montażowej, kompatybilne z aparaturą modułową.
• Napięcie pracy do 12V DC: Zapewnia ochronę magistrali komunikacyjnej RS485 przy zachowaniu niskiego poziomu tłumienia sygnału.
• Termiczny rozłącznik: Automatyczne odłączenie w przypadku przegrzania, chroniąc układ przed uszkodzeniem spowodowanym przepięciami.
• Wizualna sygnalizacja stanu: Dzięki diodzie LED można na bieżąco monitorować stan ochrony – zielona oznacza sprawność, czerwona wymaga interwencji.
• Zakres temperatury -40°C do +85°C: Odporność na ekstremalne warunki środowiskowe, odpowiedni do pracy w halach produkcyjnych, zewnętrznych szafach sterowniczych i systemach przemysłowych.

Zgodność z Normami

Ogranicznik przepięć OVR RS485 spełnia wymagania normy IEC 61643-21 dotyczące ochrony przeciwprzepięciowej dla systemów telekomunikacyjnych i sygnałowych. Produkt posiada deklarację zgodności CE.

Zastosowanie

Ogranicznik przepięć OVR RS485 znajduje zastosowanie w systemach automatyki przemysłowej, sieciach monitoringu, układach sterowania maszyn oraz wszędzie tam, gdzie magistrala RS485 wymaga ochrony przed przepięciami.

• Ochrona magistrali RS485 w sterownikach PLC i panelach HMI.
• Zabezpieczenie układów pomiarowych i czujników w systemach przemysłowych.
• Ochrona sieci komunikacyjnych w instalacjach budynkowych (np. systemy BMS, alarmowe).
• Stosowanie w szafach sterowniczych i rozdzielnicach niskiego napięcia.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że magistrala RS485 jest odseparowana od napięcia. Ogranicznik montować na szynie TH35 w pozycji pionowej, z zachowaniem odpowiedniego odstępu od innych modułów (co najmniej 5 mm). Przyłączenie przewodów wykonywać zgodnie z oznaczeniami L+ i L- na obudowie, z zachowaniem odpowiedniego momentu dokręcania (zgodnie z dokumentacją producenta). Po zakończeniu montażu przeprowadzić testy sygnalizacji stanu.

FAQ

• Jakie jest maksymalne napięcie pracy ogranicznika? Maksymalne napięcie pracy wynosi 12V DC.
• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Nie – wbudowany termiczny rozłącznik chroni układ przed przegrzaniem, jednak zaleca się stosowanie dodatkowych zabezpieczeń w instalacji zgodnie z normami lokalnymi.
• Jakie jest znaczenie sygnalizacji LED? Zielona dioda oznacza poprawną pracę i ochronę magistrali. Czerwona dioda sygnalizuje konieczność wymiany ogranicznika lub sprawdzenia przyczyny przegrzania.
