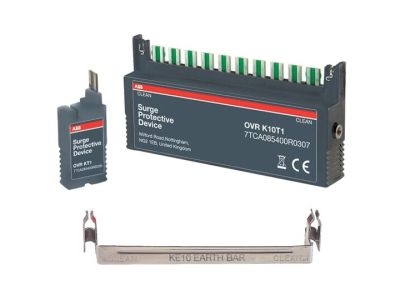

Ogranicznik przepięć OVR KT1/PTC, pro M compact | 7242308 ABB

Alternatywny kod produktu: 7242308

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR KT1/PTC z serii pro M compact (symbol 7242308) to kompaktowe urządzenie o szerokości 1 modułu (18 mm) przeznaczone do ochrony instalacji elektrycznych przed przepięciami. Połączenie iskiernika, warystora i termistora PTC zapewnia skuteczną ochronę w klasie B+C. Napięcie pracy 230V AC, prąd znamionowy wyładowania 20kA (8/20 µs) gwarantuje wysoką wytrzymałość na udary piorunowe. Wbudowany termistor PTC zapewnia dodatkowe zabezpieczenie termiczne, a montaż na szynie TH35 ułatwia instalację w rozdzielnicach.

• Kombinacja iskiernika, warystora i termistora PTC: Wielostopniowa ochrona przed przepięciami – od dużych udarów piorunowych po małe zakłócenia sieciowe.
• Prąd znamionowy wyładowania 20kA (8/20 µs): Wysoka odporność na udary piorunowe, zapewniająca długą żywotność ogranicznika i bezpieczeństwo instalacji.
• Szerokość 1 modułu (18 mm): Kompaktowa konstrukcja umożliwiająca montaż w standardowych rozdzielnicach elektrycznych.
• Zakres temperatur -40°C do +85°C: Stabilna praca w ekstremalnych warunkach środowiskowych – od mrozów po wysokie temperatury.
• Termistor PTC + zabezpieczenie termiczne: Automatyczne odłączenie w przypadku przegrzania, zapobiegające uszkodzeniu urządzenia i zagrożeniu pożarowemu.

Zgodność z Normami

Ogranicznik OVR KT1/PTC spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa.

Zastosowanie

Ogranicznik przepięć OVR KT1/PTC znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest skuteczna ochrona przed przepięciami atmosferycznymi, łączeniowymi i zwarciowymi.

• Ochrona domowych instalacji elektrycznych przed skutkami wyładowań atmosferycznych i przepięciami sieciowymi.
• Zabezpieczenie obwodów zasilających czułe urządzenia elektroniczne (komputery, telewizory, systemy alarmowe).
• Montaż w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Ochrona linii zasilających maszyn i urządzeń przemysłowych wrażliwych na wahania napięcia.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionej instalacji. Urządzenie należy zamontować na szynie TH35 zgodnie z kierunkiem strzałki na obudowie. Połączenie z siecią i uziemieniem musi być wykonane przewodem o odpowiednim przekroju (min. 6 mm² Cu) z zachowaniem minimalnego promienia gięcia. Wymaga szyny uziemiającej (symbol 7242304). Przed uruchomieniem należy sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Czy ogranicznik wymaga dodatkowego zabezpieczenia? Tak, wymaga podłączenia do szyny uziemiającej (symbol 7242304) w celu zapewnienia skutecznego odprowadzania prądów przepięciowych.
• Jaka jest klasa ochrony ogranicznika? Ogranicznik OVR KT1/PTC zapewnia ochronę w klasie B+C (ochrona główna i ochrona do urządzeń).
• Czy można stosować ogranicznik w instalacjach trójfazowych? Nie, urządzenie jest przeznaczone wyłącznie do instalacji jednofazowych 230V AC.
