Ogranicznik przepięć OVR KT1, pro M compact | 7242305 ABB

Alternatywny kod produktu: 7242305

Opis i Kluczowe Cechy

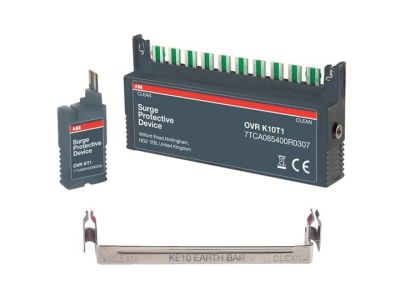

Ogranicznik przepięć OVR KT1 pro M compact (symbol 7242305) to kompaktowe rozwiązanie z serii pro M o szerokości 1 modułu (18 mm) przeznaczone do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Łączy w sobie iskiernik i warystor, zapewniając skuteczną ochronę w klasie B+C. Przeznaczony do montażu na szynie TH35, współpracuje z szyną uziemiającą (symbol 7242304).

• Klasa ochrony B+C: Zapewnia ochronę wielostopniową – klasa B chroni przed przepięciami atmosferycznymi, klasa C przed przepięciami łączeniowymi i indukowanymi.
• Prąd znamionowy wyładowania 20kA (8/20µs): Wysoka odporność na impulsy prądowe, minimalizująca ryzyko uszkodzenia chronionych urządzeń.
• Napięcie pracy 230V AC: Kompatybilny z instalacjami jednofazowymi 230V, typowymi w gospodarstwach domowych i małych obiektach.
• Szerokość 1 moduł (18mm): Idealny do montażu w rozdzielnicach na standardowej szynie TH35, oszczędzający miejsce w szafie sterowniczej.
• Zakres temperatury -40°C do +85°C: Zachowuje parametry pracy w ekstremalnych warunkach środowiskowych, również w nieogrzewanych pomieszczeniach.

Zgodność z Normami

Ogranicznik OVR KT1 spełnia wymagania normy IEC 61643-11 określającej wymagania dla ograniczników przepięć niskiego napięcia. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Ogranicznik OVR KT1 pro M compact znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przeciwprzepięciowej.

• Ochrona instalacji domowych 230V AC przed przepięciami atmosferycznymi i łączeniowymi.
• Zabezpieczenie czułej elektroniki (TV, komputery, sprzęt AGD) w przypadku zwarć lub wyładowań atmosferycznych.
• Instalacje w budynkach mieszkalnych, biurach i małych obiektach przemysłowych.
• Montaż w rozdzielnicach na szynie TH35, w połączeniu z szyną uziemiającą (symbol 7242304).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w chronionej instalacji. Ogranicznik należy zamontować na szynie TH35 w rozdzielnicy, podłączając przewód fazowy do zacisku L i przewód ochronny PE do szyny uziemiającej (symbol 7242304). Dokręcić połączenia śrubowe z wymaganym momentem zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność działania i zgodność połączeń z obowiązującymi normami.

FAQ

• Czy ogranicznik OVR KT1 wymaga dodatkowego uziemienia? Tak, wymaga współpracy z szyną uziemiającą (symbol 7242304), do której należy podłączyć przewód ochronny PE.
• Jaki jest maksymalny prąd zwarciowy, który może wytrzymać ogranicznik? Maksymalny prąd zwarciowy nie został określony w dostępnych danych. Zaleca się stosowanie ogranicznika w instalacjach zabezpieczonych bezpiecznikiem o prądzie znamionowym nieprzekraczającym 160A.
• Czy ogranicznik nadaje się do instalacji trójfazowych? Ogranicznik OVR KT1 jest przeznaczony do instalacji jednofazowych 230V AC. Do ochrony instalacji trójfazowych należy stosować odpowiednie ograniczniki dedykowane dla układów 3-fazowych.
