Ogranicznik przepięć OVR K10T1/PTC, pro M compact | 7242339 ABB

Alternatywny kod produktu: 7242339

Opis i Kluczowe Cechy

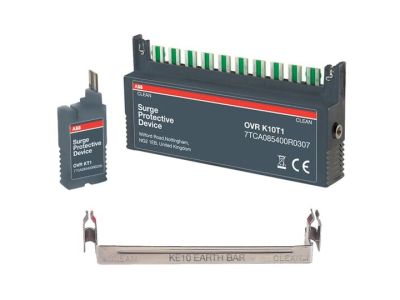

Ogranicznik przepięć OVR K10T1/PTC (symbol 7242339) klasy I typu 1 to zaawansowane zabezpieczenie przed bezpośrednimi udarami piorunowymi w instalacjach elektrycznych. Zaprojektowany do montażu w szafach rozdzielczych na szynie DIN, zajmuje 2 moduły (36 mm). Wyposażony w zabezpieczenie PTC, które chroni układ przed zwarciem i przeciążeniem termicznym. Charakteryzuje się wysoką odpornością na prądy piorunowe i wyładowania atmosferyczne.

• Klasa I, typ 1: Pełna ochrona przed bezpośrednimi uderzeniami pioruna – kluczowy element w systemach odgromowych.
• Prąd pioruna 10kA (10/350µs): Wysoka zdolność wyładowcza, zapewniająca skuteczną ochronę nawet przy bezpośrednich wyładowaniach.
• Prąd wyładowania 100kA (8/20µs): Odporność na powtarzalne impulsy prądowe, przedłużająca żywotność układu.
• Zabezpieczenie PTC: Automatyczna ochrona przed zwarciami i przeciążeniami termicznymi, zwiększająca bezpieczeństwo instalacji.
• Poziom ochrony Up ≤2,5kV: Zapewnia minimalizację przepięć do wartości bezpiecznej dla chronionych urządzeń.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dla ograniczników przepięć klasy I typu 1. Zgodny z dyrektywami Unii Europejskiej, posiada oznaczenie CE. Zaprojektowany do stosowania w instalacjach elektrycznych zgodnych z normami PN-HD 60364 i VDE 0100.

Zastosowanie

Ogranicznik OVR K10T1/PTC przeznaczony jest do ochrony krytycznych punktów instalacji elektrycznej przed skutkami wyładowań atmosferycznych i przepięć powstałych w wyniku zwarć w sieci.

• Ochrona głównego złącza budynku – kluczowy element w systemach odgromowych.
• Zabezpieczenie rozdzielnic głównych w budynkach mieszkalnych, przemysłowych i komercyjnych.
• Ochrona układów sterowania i automatyki w instalacjach przemysłowych.
• Stosowanie w instalacjach fotowoltaicznych przy wejściu falownika do sieci.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie montować na szynie DIN w rozdzielnicy, zasilanie odłączyć przed rozpoczęciem prac. Zachować odpowiednie odstępy separacyjne od innych aparatów zgodnie z dokumentacją techniczną. Po montażu przeprowadzić pomiary ochrony przeciwprzepięciowej. Przewody połączeniowe powinny być możliwie krótkie, aby zminimalizować indukcyjność pętli.

FAQ

• Czy ogranicznik wymaga dodatkowych zabezpieczeń? Tak, zaleca się stosowanie dodatkowych zabezpieczeń w postaci bezpieczników topikowych lub wyłączników nadprądowych w obwodzie zasilającym, zgodnie z normą IEC 61643-11.
• Jakie jest napięcie pracy ogranicznika? Ogranicznik przeznaczony jest do pracy z napięciem znamionowym 230/400V AC.
• Czy można stosować ogranicznik w instalacjach fotowoltaicznych? Tak, nadaje się do ochrony wejścia falownika PV przy napięciu 230/400V AC, jednak zalecana jest konsultacja z projektantem instalacji.
