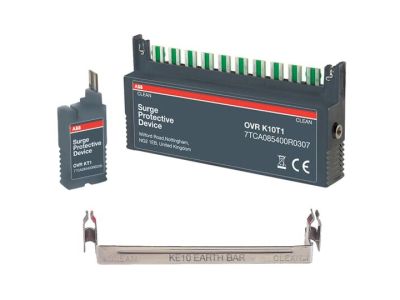

Ogranicznik przepięć OVR K10T1, pro M compact | 7242299 ABB

Alternatywny kod produktu: 7242299

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR K10T1 z serii pro M compact (symbol 7242299) to kompaktowe urządzenie ochronne o szerokości 1 modułu (18 mm), przeznaczone do montażu na szynie TH35. Zaprojektowany do pracy w instalacjach 230V AC chroni wrażliwe urządzenia przed skutkami przepięć atmosferycznych i łączeniowych. Wbudowany iskiernik i warystor zapewniają skuteczną ochronę klasy D, a termiczny rozłącznik zwiększa bezpieczeństwo eksploatacji.

• Kompaktowa budowa 1 moduł: Oszczędza miejsce w rozdzielnicach, idealny do modernizacji istniejących instalacji bez konieczności wymiany szaf.
• Prąd znamionowy wyładowania 10 kA (8/20 µs): Skuteczna ochrona przed przepięciami o wysokiej energii, typowych dla instalacji domowych i przemysłowych.
• Wbudowany termiczny rozłącznik: Odłącza uszkodzony ogranicznik od sieci w przypadku przegrzania, chroniąc instalację przed zwarciem.
• Wizualna sygnalizacja stanu: Zielona dioda LED informuje o prawidłowej pracy, ułatwiając szybką diagnostykę stanu ochrony.
• Szeroki zakres temperatur pracy (-40°C do +85°C): Zapewnia niezawodność działania zarówno w ekstremalnych warunkach mrozu, jak i upałów.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11, która określa wymagania dla urządzeń ograniczających przepięcia w instalacjach niskiego napięcia. Znak CE potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Ogranicznik OVR K10T1 przeznaczony jest do ochrony urządzeń elektrycznych i elektronicznych w instalacjach 230V AC przed skutkami przepięć.

• Ochrona wrażliwej elektroniki (TV, komputery, systemy alarmowe) w domowych instalacjach elektrycznych.
• Zabezpieczenie obwodów sterowania i automatyki w szafach przemysłowych.
• Ochrona urządzeń AGD i RTV w budynkach użyteczności publicznej.
• Stosowanie w instalacjach fotowoltaicznych i systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie TH35 w rozdzielnicy, z dala od źródeł ciepła. Przyłącze śrubowe ułatwia szybki montaż przewodów. Po zainstalowaniu zaleca się sprawdzenie sygnalizacji stanu (zielona dioda powinna świecić). Regularnie kontroluj stan ogranicznika – w przypadku awarii (np. brak sygnalizacji) wymień urządzenie na nowe.

FAQ

• Czym różni się klasa D od klasy B/C? Klasa D (typu 3) służy do ochrony końcowych urządzeń wrażliwych w instalacji, takich jak elektronika domowa. Klasy B/C chronią na poziomie głównego zasilania i rozdzielnic – OVR K10T1 jest dedykowany do montażu bezpośrednio przed chronionym urządzeniem.
• Czy ogranicznik wymaga okresowej konserwacji? Nie – jest urządzeniem bezobsługowym. Kontrola ograniczona jest do wizualnej sygnalizacji stanu pracy.
• Jaki jest maksymalny prąd zwarciowy w miejscu montażu? Maksymalny prąd zwarciowy nie został określony w danych produktu. Przed montażem należy zweryfikować parametry instalacji z dokumentacją techniczną.
