Ogranicznik przepięć OVR CCTV/B, pro M compact | 7242276 ABB

Alternatywny kod produktu: 7242276

Opis i Kluczowe Cechy

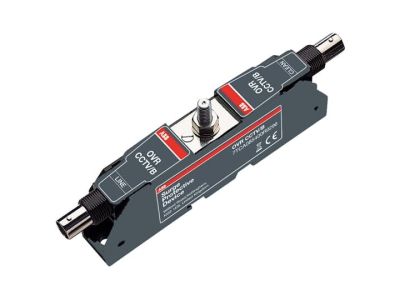

Ogranicznik przepięć OVR CCTV/B (symbol 7242276) z serii pro M compact to kompaktowe rozwiązanie do ochrony systemów CCTV przed przepięciami w liniach zasilania i sygnałowych. Szerokość 1 moduł (18 mm) i złącza BNC zapewniają łatwą integrację z istniejącymi instalacjami. Wbudowany termiczny rozłącznik oraz wizualna sygnalizacja stanu ułatwiają diagnostykę i zwiększają niezawodność systemu. Zakres temperatury pracy od -40°C do +85°C umożliwia montaż w wymagających środowiskach.

• Szerokość 1 moduł (18 mm): Kompaktowa budowa ułatwia montaż na szynie TH35 w rozdzielnicach i szafach sterowniczych.
• Złącza BNC: Uniwersalne i powszechnie stosowane w systemach CCTV, zapewniające pewne połączenie sygnałowe.
• Napięcie pracy 12V DC: Przeznaczony do zasilania i ochrony kamer oraz innych urządzeń CCTV pracujących pod napięciem stałym 12V.
• Termiczny rozłącznik wbudowany: Automatyczne odłączenie chronionego obwodu w przypadku przegrzania, zwiększające bezpieczeństwo instalacji.
• Wizualna sygnalizacja stanu: Diody LED informują o prawidłowym działaniu lub konieczności wymiany ogranicznika.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-21 dotyczącej ochrony przeciwprzepięciowej w systemach niskonapięciowych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Ogranicznik OVR CCTV/B pro M compact chroni wrażliwe systemy CCTV przed uszkodzeniami spowodowanymi przez przepięcia, które mogą pojawić się w wyniku wyładowań atmosferycznych, zakłóceń elektromagnetycznych lub zwarć w sieci.

• Ochrona kamer IP i analogowych w systemach monitoringu wizyjnego.
• Zabezpieczenie linii zasilających i sygnałowych w instalacjach CCTV na zewnątrz budynków.
• Stosowanie w rozdzielnicach i szafach sterowniczych do ochrony krytycznych obwodów.
• Montaż w systemach alarmowych i kontroli dostępu z transmisją po kablu koncentrycznym.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zainstalować na szynie TH35 w rozdzielnicy lub szafie sterowniczej. Przed podłączeniem należy upewnić się, że napięcie w instalacji nie przekracza 12V DC. Złącza BNC podłączyć odpowiednio do linii zasilającej i sygnałowej, zachowując biegunowość. Po montażu zaleca się sprawdzenie działania sygnalizacji stanu. Przechowywać w suchym miejscu, z dala od źródeł ciepła i wilgoci.

FAQ

• Czy ogranicznik OVR CCTV/B chroni także przed przepięciami w liniach zasilających? Tak, urządzenie jest przeznaczone do ochrony zarówno linii sygnałowych, jak i zasilających w systemach CCTV.
• Jakie złącza są stosowane w tym ograniczniku? Ogranicznik wyposażony jest w złącza BNC, które są standardem w systemach CCTV.
• Czy ogranicznik wymaga okresowej konserwacji? Nie – jest bezobsługowy. Wizualna sygnalizacja stanu informuje o konieczności wymiany jedynie w przypadku uszkodzenia.
