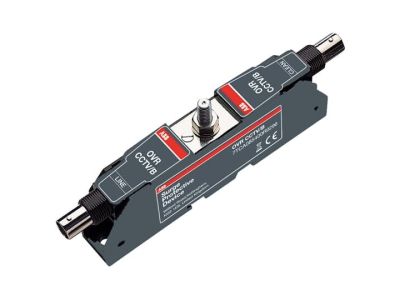

Ogranicznik przepięć OVR CCTV/B-30V, pro M compact | 7242282 ABB

Alternatywny kod produktu: 7242282

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR CCTV/B-30V z serii pro M compact (symbol 7242282) to kompaktowe urządzenie o szerokości 1 modułu (18 mm) przeznaczone do ochrony systemów telewizji dozorowej CCTV poprzez transmisję sygnału po kablu koncentrycznym. Wyposażony w złącza BNC i wbudowany termiczny rozłącznik, zapewnia skuteczną ochronę przed przepięciami i zwarciami. Zapewnia napięcie pracy do 30V DC i działa w szerokim zakresie temperatur od -40°C do +85°C, co umożliwia stosowanie zarówno w pomieszczeniach, jak i na zewnątrz.

• Szerokość 1 modułu (18 mm): Idealny do montażu w rozdzielnicach i szafach sterowniczych obok innych aparatów modułowych, oszczędzając miejsce.
• Złącza BNC: Szybkie i pewne podłączenie kabla koncentrycznego – standardowe w systemach CCTV.
• Napięcie pracy do 30V DC: Chroni urządzenia podłączone do zasilania stałego, np. kamery IP z zasilaniem PoE.
• Wbudowany termiczny rozłącznik: Automatyczne odłączenie chronionego obwodu w przypadku przegrzania, zwiększające bezpieczeństwo instalacji.
• Wizualna sygnalizacja stanu: Umożliwia szybką weryfikację prawidłowego działania – zielona dioda LED wskazuje gotowość, czerwona sygnalizuje awarię.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-21, określającej wymagania dla ochronników przeciwprzepięciowych w systemach telekomunikacyjnych i sygnałowych. Posiada deklarację zgodności CE.

Zastosowanie

Ogranicznik OVR CCTV/B-30V pro M compact przeznaczony jest do ochrony wrażliwych systemów telewizji dozorowej CCTV przed skutkami przepięć i zwarć.

• Ochrona kamer IP z zasilaniem PoE i transmisją sygnału po kablu koncentrycznym.
• Zabezpieczenie wejść wideo w rejestratorach cyfrowych (DVR/NVR) i monitorach.
• Stosowanie w zewnętrznych instalacjach kamerowych narażonych na wyładowania atmosferyczne.
• Ochrona połączeń między kamerami a centralami systemów CCTV w obiektach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w chronionym obwodzie. Ogranicznik montować na szynie DIN TH35 w pozycji pionowej, w miejscu osłoniętym od bezpośredniego działania czynników atmosferycznych (jeśli stosowany na zewnątrz). Podłączenie kabla koncentrycznego do złączy BNC wykonać zgodnie z oznaczeniami: "IN" – wejście sygnału, "OUT" – wyjście chronione. Po montażu przeprowadzić test funkcjonalny – sprawdzić widoczność sygnału na chronionym urządzeniu.

FAQ

• Czy ogranicznik OVR CCTV/B-30V chroni przed wyładowaniami atmosferycznymi? Tak, urządzenie zostało zaprojektowane do ochrony przed przepięciami, w tym tymi powstałymi na skutek wyładowań atmosferycznych, chroniąc podłączone urządzenia CCTV.
• Jaki jest zakres temperatur pracy? Ogranicznik działa w zakresie od -40°C do +85°C, co umożliwia jego stosowanie w trudnych warunkach środowiskowych, zarówno wewnątrz, jak i na zewnątrz.
• Czy potrzebne jest dodatkowe zasilanie dla ogranicznika? Nie – urządzenie działa pasywnie, nie wymaga zewnętrznego zasilania. Funkcjonalność opiera się na fizycznych właściwościach elementów ochronnych.
