Ogranicznik przepięć OVR CCTV/B-15V, pro M compact | 7242279 ABB

Alternatywny kod produktu: 7242279

Opis i Kluczowe Cechy

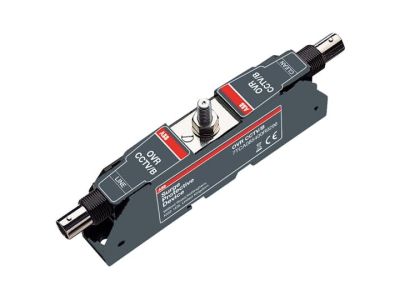

Ogranicznik przepięć OVR CCTV/B-15V (symbol 7242279) z serii pro M compact to kompaktowe rozwiązanie (1 moduł, szerokość 18 mm) przeznaczone do ochrony systemów CCTV z transmisją sygnału po kablu koncentrycznym. Został wyposażony w złącza BNC, co gwarantuje kompatybilność z większością urządzeń wideo. Napięcie pracy do 15V DC oraz wbudowany termiczny rozłącznik zwiększają bezpieczeństwo całej instalacji. Wizualna sygnalizacja stanu ułatwia monitorowanie sprawności ochrony.

• 1 moduł (szerokość 18 mm): Idealny do montażu w szafach sterowniczych i rozdzielnicach, oszczędza miejsce w wąskich instalacjach.
• Złącza BNC: Umożliwiają bezpośrednie podłączenie kabla koncentrycznego, eliminując konieczność stosowania dodatkowych adapterów.
• Napięcie pracy 15V DC: Zapewnia ochronę wrażliwych urządzeń CCTV, takich jak kamery, rejestratory i monitory.
• Termiczny rozłącznik: Automatycznie odłącza obwód w przypadku przeciążenia termicznego, chroniąc chronione urządzenia przed uszkodzeniem.
• Wizualna sygnalizacja stanu: Dzięki diodzie LED użytkownik może na bieżąco kontrolować stan ochrony i szybko reagować na awarie.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-21 dotyczącej ochrony przeciwprzepięciowej w systemach telekomunikacyjnych. Produkt posiada deklarację zgodności CE, co potwierdza jego zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Ogranicznik przepięć OVR CCTV/B-15V przeznaczony jest do ochrony systemów monitoringu wizyjnego, kamer IP, rejestratorów oraz innych urządzeń wrażliwych na przepięcia.

• Ochrona kamer CCTV w systemach monitoringu przemysłowego i budynkowego.
• Zabezpieczenie transmisji sygnału wideo w sieciach telekomunikacyjnych.
• Ochrona wrażliwej elektroniki w instalacjach zewnętrznych, narażonych na wyładowania atmosferyczne.
• Zastosowanie w systemach alarmowych i kontroli dostępu.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Ogranicznik należy zamontować na szynie TH35 w szafie sterowniczej lub rozdzielnicy. Połączenia wykonać z uwzględnieniem polaryzacji oraz odpowiedniego napięcia roboczego (15V DC). Po zamontowaniu należy sprawdzić poprawność sygnalizacji stanu. Regularnie monitorować działanie diody LED, aby zapewnić ciągłą ochronę. Przewody podłączać zgodnie z dokumentacją techniczną.

FAQ

• Do jakiego typu systemów jest przeznaczony ten ogranicznik? Ogranicznik OVR CCTV/B-15V przeznaczony jest do ochrony systemów CCTV z transmisją sygnału po kablu koncentrycznym, w tym kamer, rejestratorów i innych urządzeń wymagających napięcia 15V DC.
• Czy ogranicznik posiada wbudowany termiczny rozłącznik? Tak, posiada wbudowany termiczny rozłącznik, który automatycznie odcina zasilanie w przypadku przeciążenia termicznego, zwiększając bezpieczeństwo całej instalacji.
• Jaki jest zakres temperatur pracy ogranicznika? Ogranicznik pracuje prawidłowo w zakresie temperatur od -40°C do +85°C, co pozwala na jego stosowanie w trudnych warunkach środowiskowych.
