Ogranicznik przepięć OVR 50H, pro M compact | 7242294 ABB

Alternatywny kod produktu: 7242294

Opis i Kluczowe Cechy

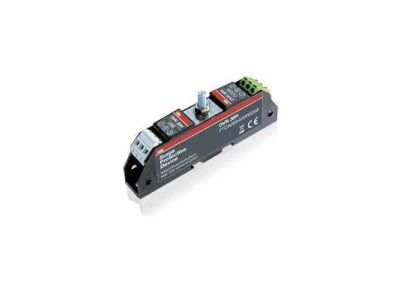

Ogranicznik przepięć OVR 50H (symbol 7242294) w prostej formie kompaktowej (1 moduł, szerokość 18mm) to klasy II, typ 2 urządzenie do ochrony obwodów prądu stałego 48V DC. Wyposażony w termiczny i elektryczny wskaźnik stanu pozwala na szybką weryfikację sprawności. Zakres temperaturowy od -40°C do +85°C oraz stopień ochrony IP20 zapewniają niezawodność w różnych warunkach środowiskowych.

• Klasa II, typ 2: Przeznaczony do ochrony przed przepięciami atmosferycznymi i łączeniowymi w instalacjach 48V DC, zgodnie z normami IEC 61643-11.
• Napięcie pracy 50V DC: Kompatybilny z typowymi obwodami 48V DC, zapewniający skuteczną ochronę bez zakłócania pracy chronionych urządzeń.
• Maksymalny prąd wyładowania 10kA (8/20µs): Wysoka odporność na impulsy przepięciowe, minimalizująca ryzyko uszkodzenia chronionych obwodów.
• Poziom ochrony napięciowej Up≤250V: Zapewnia odpowiednią separację chronionych elementów od zagrożeń przepięciowych.
• Termiczny i elektryczny wskaźnik stanu: Umożliwia natychmiastową kontrolę sprawności ogranicznika bez demontażu – czerwony/wskaźnik uszkodzenia, zielony/wskaźnik sprawności.

Zgodność z Normami

Ogranicznik przepięć OVR 50H spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej klasy II. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla urządzeń niskonapięciowych.

Zastosowanie

Ogranicznik przepięć OVR 50H przeznaczony jest do ochrony wrażliwych obwodów 48V DC przed skutkami przepięć spowodowanych wyładowaniami atmosferycznymi, zwarciami lub zakłóceniami sieciowymi.

• Ochrona układów fotowoltaicznych o napięciu 48V DC.
• Zabezpieczenie zasilaczy buforowych i akumulatorowych w systemach telekomunikacyjnych.
• Ochrona obwodów sterowania i automatyki przemysłowej.
• Stabilizacja pracy urządzeń w systemach zasilania gwarantowanego (UPS).

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w chronionej instalacji. Zaleca się montaż na szynie DIN w pobliżu chronionego urządzenia, na możliwie najkrótszej drodze kabla. Należy zachować odpowiednie odstępy montażowe (min. 1 moduł) od innych aparatów. Po montażu należy sprawdzić stan wskaźników – zielony oznacza sprawność, czerwony wskazuje konieczność wymiany. Unikać montażu w miejscach narażonych na bezpośrednie działanie promieni słonecznych lub wysokich temperatur.

FAQ

• Czy ogranicznik OVR 50H działa w instalacjach 24V DC? Tak, urządzenie jest kompatybilne z napięciem pracy 48V DC, ale może być stosowane również w instalacjach 24V DC – należy wówczas sprawdzić, czy poziom ochrony napięciowej Up≤250V jest odpowiedni dla chronionych urządzeń.
• Jakie są maksymalne parametry zwarcia na wejściu? Maksymalny prąd wyładowania wynosi 10kA (8/20µs). Parametr ten określa odporność urządzenia na impulsowe przepięcia, ale nie dotyczy długotrwałych zwarć – w takich przypadkach konieczne jest stosowanie dodatkowych zabezpieczeń.
• Czy ogranicznik wymaga okresowej konserwacji? Urządzenie nie wymaga konserwacji, jednak zaleca się regularną kontrolę stanu wskaźników (termicznego i elektrycznego) oraz wymianę w przypadku wskazania uszkodzenia. Żywotność typowa wynosi do 10 lat, w zależności od warunków eksploatacji.
