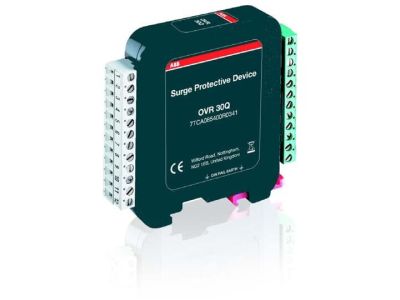

Ogranicznik przepięć OVR 30Q, pro M compact | 7242227 ABB

Alternatywny kod produktu: 7242227

Opis i Kluczowe Cechy

Ogranicznik przepięć OVR 30Q (symbol 7242227) w wersji pro M compact to wysokowydajne urządzenie klasy II (typ 2) przeznaczone do ochrony obwodów 24V DC przed szkodliwymi przepięciami. Szerokość 1 moduł (18 mm) umożliwia montaż w standardowych rozdzielnicach i szafach sterowniczych. Wysoka odporność na wyładowania udarowe (10 kA przy 8/20 µs) gwarantuje skuteczną ochronę wrażliwych urządzeń elektronicznych. Wskaźnik termiczny sygnalizuje konieczność wymiany po osiągnięciu maksymalnego obciążenia.

• Klasa II, typ 2: Zapewnia ochronę wtórną obwodów 24V DC przed przepięciami atmosferycznymi i łączeniowymi, minimalizując ryzyko uszkodzenia układów elektronicznych.
• Szerokość 1 moduł (18 mm): Kompaktowa konstrukcja umożliwia montaż w standardowych szynach DIN w rozdzielnicach i szafach sterowniczych.
• Maksymalny prąd wyładowania 10kA (8/20µs): Wysoka odporność na impulsy prądowe chroni podłączone urządzenia przed uszkodzeniem podczas zwarć lub wyładowań piorunowych.
• Poziom ochrony Up ≤ 150V: Ogranicza przepięcia do bezpiecznego poziomu, chroniąc czułe komponenty (np. sterowniki PLC, moduły I/O).
• Wskaźnik termiczny: Sygnalizuje konieczność wymiany ogranicznika po przekroczeniu dopuszczalnego obciążenia, zapobiegając awariom systemu.

Zgodność z Normami

Ogranicznik przepięć spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej dla systemów niskiego napięcia. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa.

Zastosowanie

Ograniczniki OVR 30Q znajdują zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagana jest ochrona wrażliwych urządzeń 24V DC.

• Ochrona sterowników PLC, modułów wejścia/wyjścia oraz czujników w systemach automatyki przemysłowej.
• Zabezpieczenie obwodów 24V DC w szafach sterowniczych i rozdzielnicach rozproszonych.
• Ochrona zasilaczy buforowanych i układów elektronicznych w maszynach i urządzeniach przemysłowych.
• Stosowanie w systemach zasilania awaryjnego (UPS) i instalacjach fotowoltaicznych pracujących przy napięciu 24V DC.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, po odłączeniu napięcia w obwodzie chronionym. Ogranicznik należy montować na szynie DIN w pozycji pionowej, zachowując odpowiednie odstępy między sąsiednimi modułami (jeśli występują). Podłączenie przewodów powinno być wykonane zgodnie z oznaczeniami: L+ do napięcia zasilającego, L- do masy. Po montażu należy sprawdzić wskaźnik termiczny – jego zmiana koloru wskazuje na konieczność wymiany. W przypadku pracy w środowiskach o wysokiej temperaturze (>55°C) zaleca się dodatkowe wentylowanie szafy.

FAQ

• Czy ogranicznik OVR 30Q wymaga stosowania zabezpieczenia nadprądowego? Tak – zaleca się stosowanie zabezpieczenia nadprądowego (np. bezpiecznika topikowego) o prądzie nominalnym nieprzekraczającym maksymalnego prądu wyładowania ogranicznika (10 kA).
• Jaki jest zakres temperatur pracy? Urządzenie może pracować w zakresie od -40°C do +85°C, co umożliwia stosowanie w trudnych warunkach środowiskowych.
• Czy ogranicznik nadaje się do ochrony obwodów 12V DC? Nie – napięcie pracy 30V DC oznacza, że optymalny zakres zastosowania to obwody 24V DC. Do ochrony obwodów 12V DC należy wybrać odpowiedni model o niższym napięciu znamionowym.
