Ogranicznik przepięć OVR 15H, pro M compact | 7242274 ABB

Alternatywny kod produktu: 7242274

Opis i Kluczowe Cechy

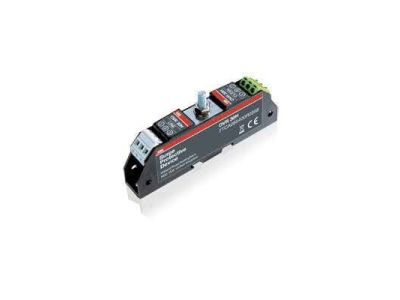

Ogranicznik przepięć OVR 15H (symbol 7242274) o szerokości 1 modułu (18 mm) to kompaktowe urządzenie klasy II typu 2 przeznaczone do ochrony obwodów 24V DC przed szkodliwymi przepięciami. Wyposażony w termiczny i elektryczny wskaźnik stanu umożliwia szybką weryfikację sprawności układu. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach rozdzielnic i szaf sterowniczych. Zakres temperatur pracy od -40°C do +85°C gwarantuje niezawodność nawet w ekstremalnych warunkach środowiskowych.

• Klasa II, typ 2: Skuteczna ochrona przed przepięciami atmosferycznymi i łączeniowymi w obwodach niskonapięciowych.
• Napięcie pracy 15V DC: Idealny do zabezpieczania układów 24V DC w automatyce przemysłowej, systemach sygnalizacji i zasilania niskonapięciowego.
• Maksymalny prąd wyładowania 10kA (8/20µs): Wysoka odporność na udary prądowe zapewnia długotrwałą ochronę podłączonych urządzeń.
• Poziom ochrony napięciowej Up ≤ 75V: Ogranicza przepięcia do bezpiecznego poziomu, chroniąc wrażliwą elektronikę.
• Zakres temperatur -40°C do +85°C: Niezawodna praca w warunkach mrozów i wysokich temperatur, typowych dla przemysłu i automatyki.

Zgodność z Normami

Ogranicznik spełnia wymagania normy IEC 61643-11 dotyczącej ochrony przeciwprzepięciowej w obwodach niskonapięciowych. Posiada deklarację zgodności CE i może być stosowany w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Ogranicznik OVR 15H przeznaczony jest do ochrony wrażliwych obwodów 24V DC stosowanych w wielu gałęziach przemysłu, automatyki i telekomunikacji.

• Ochrona układów sterowania PLC i przemysłowych sieci cyfrowych.
• Zabezpieczanie zasilaczy buforowych i systemów UPS.
• Ochrona obwodów w maszynach i urządzeniach automatyki przemysłowej.
• Stosowanie w systemach sygnalizacji i monitoringu 24V DC.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP na szynie DIN 35 mm. Urządzenie należy montować w suchym środowisku, z dala od źródeł ciepła. Przed instalacją należy odłączyć zasilanie, a następnie podłączyć zgodnie z oznaczeniami: L+ do zasilania, L- do masy. Po montażu sprawdzić działanie wskaźnika stanu. Regularna kontrola stanu technicznego zalecana jest co najmniej raz w roku.

FAQ

• Czy ogranicznik może być stosowany w obwodach 230V AC? Nie – OVR 15H przeznaczony jest wyłącznie do ochrony obwodów 24V DC. Do zasilania 230V AC należy stosować odpowiednie ograniczniki klasy II typu 2 dla napięć przemiennych.
• Jaki jest okres użytkowania ogranicznika? Żywotność ogranicznika zależy od częstotliwości występowania przepięć. Przy normalnych warunkach eksploatacji wynosi od 5 do 10 lat. Wskazania wskaźnika termicznego i elektrycznego umożliwiają ocenę jego stanu.
• Czy ogranicznik wymaga dodatkowego uziemienia? Tak – urządzenie powinno być podłączone do uziemienia zgodnie z normami bezpieczeństwa. Szyna DIN powinna być prawidłowo uziemiona.
