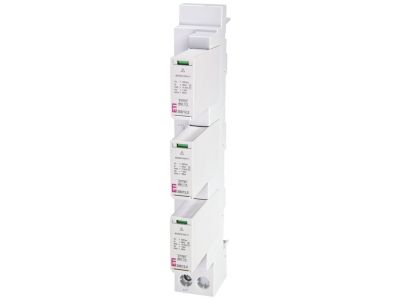

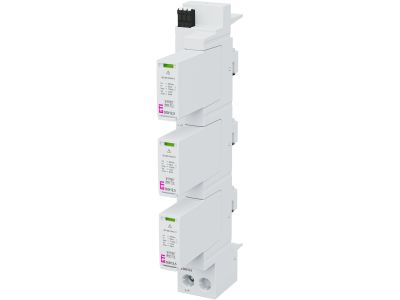

Ogranicznik przepięć, na szyny prądowe 60 mm, TN-C, ETITEC M60 T12 300/12,5 3+0 RC, typ T1+T2 (B+C) | 002440851 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC M60 T12 300/12,5 3+0 RC jest urządzeniem typu T1+T2 przeznaczonym do montażu na szynach prądowych 60 mm w systemach TN-C. Zapewnia ochronę instalacji elektrycznych przed przepięciami łączeniowymi i wywołanymi przez wyładowania atmosferyczne (pośrednie i bezpośrednie). Wbudowana wkładka topikowa eliminuje konieczność dodatkowego zabezpieczenia wstępnego, ułatwiając instalację. Sygnalizacja uszkodzenia w postaci czerwonego koloru w okienku kontrolnym umożliwia szybką identyfikację awarii i wymianę warystorów bez demontażu całego urządzenia.

• Typ T1+T2: Kompleksowa ochrona w jednym module – chroni przed przepięciami atmosferycznymi i łączeniowymi, spełniając wymagania dla typów T1 i T2.
• Wkładka topikowa RC: Umożliwia samodzielną wymianę elementu warystorowego bez konieczności demontażu całego ogranicznika, co redukuje czas przestoju instalacji.
• Sygnalizacja uszkodzenia: Czerwone okienko kontrolne informuje o konieczności wymiany elementu warystorowego, zapewniając bezpieczeństwo eksploatacji.
• Montaż na szynie 60 mm: Szybka i trwała instalacja w rozdzielnicach głównych i podrozdzielnicach, kompatybilna z szynami TH35.
• Parametry 300/12,5 kA: Wysoka zdolność wyłączania prądów zwarciowych 12,5 kA przy maksymalnym prądzie udarowym 300 kA, gwarantująca skuteczną ochronę.

Zgodność z Normami

Ogranicznik spełnia wymagania normy PN-EN 61643-11:2012-08 dotyczącej ograniczników przepięć niskiego napięcia, a także jest zgodny z dyrektywami Unii Europejskiej i posiada oznaczenie CE.

Zastosowanie

Ogranicznik przepięć ETITEC M60 T12 300/12,5 3+0 RC przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, obiektach przemysłowych oraz infrastrukturze krytycznej, gdzie wymagana jest skuteczna ochrona przed przepięciami.

• Systemy zasilania głównego w budynkach mieszkalnych i komercyjnych – ochrona przed wyładowaniami atmosferycznymi i przepięciami łączeniowymi.
• Rozdzielnice główne i podrozdzielnice w instalacjach przemysłowych – zabezpieczenie wrażliwego sprzętu elektronicznego.
• Infrastruktura krytyczna (szpitale, centra danych, systemy alarmowe) – zapewnienie ciągłości zasilania i ochrona wrażliwych urządzeń.
• Instalacje fotowoltaiczne i ładowarki pojazdów elektrycznych – ochrona przed przepięciami generowanymi przez falowniki i urządzenia ładowania.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi przepisami. Urządzenie montować na szynie prądowej 60 mm w dedykowanej pozycji, zapewniając odpowiednią wentylację. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionej części instalacji. Po montażu należy przeprowadzić testy sprawności działania zgodnie z zaleceniami producenta. Regularna kontrola sygnalizacji uszkodzenia (czerwone okienko) pozwala na szybkie wykrywanie awarii i wymianę elementów warystorowych.

FAQ

• Jakie typy przepięć chroni ten ogranicznik? Ogranicznik typu T1+T2 chroni zarówno przed przepięciami wywołanymi przez wyładowania atmosferyczne (pośrednie i bezpośrednie), jak i przepięciami łączeniowymi generowanymi przez urządzenia elektryczne.
• Czy ogranicznik wymaga dodatkowego zabezpieczenia wstępnego? Nie – wbudowana wkładka topikowa RC eliminuje konieczność stosowania dodatkowego zabezpieczenia, co upraszcza instalację i obniża koszty.
• Jak rozpoznać uszkodzenie ogranicznika? Uszkodzenie sygnalizowane jest czerwonym kolorem w okienku kontrolnym. Wymiana elementu warystorowego odbywa się bez demontażu całego urządzenia, co skraca czas naprawy.
