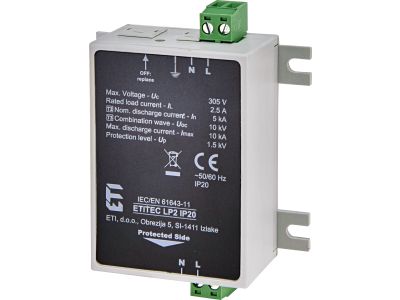

Ogranicznik przepięć, LED, TT/TNS, ETITEC LP2 IP20, typ T2+T3 (C+D) | 002442982 Eti

Alternatywny kod produktu: ETITEC LP2 IP20

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC LP2 (symbol 002442982) to kompaktowe urządzenie ochrony przeciwprzepięciowej typu T2+T3 (C+D), przeznaczone do zabezpieczania czułych układów lamp LED w systemach oświetlenia ulicznego. Dzięki zastosowaniu iskiernika GDT oraz zielonej diody LED sygnalizującej uszkodzenie, urządzenie zapewnia szybkie wykrycie awarii i skuteczną ochronę przed przepięciami atmosferycznymi i łączeniowymi. Moduł montowany jest na płycie, co ułatwia instalację w obudowach opraw oświetleniowych.

• Typ T2+T3 (C+D): kompleksowa ochrona przed przepięciami łączeniowymi i wywołanymi wyładowaniami atmosferycznymi – zabezpiecza lampy LED zarówno przed impulsami wtórnymi, jak i bezpośrednimi uderzeniami.
• Wskaźnik uszkodzenia (zielona LED): natychmiastowa informacja o konieczności wymiany ogranicznika, co skraca czas przestoju instalacji i zapobiega dalszym uszkodzeniom.
• Iskiernik (GDT): zapewnia niezawodne odprowadzanie prądów udarowych do uziomu, chroniąc wrażliwe układy elektroniczne lamp przed przepięciami.
• Kompaktowa budowa z montażem na płycie: łatwa integracja z oprawami oświetleniowymi, oszczędność miejsca i uproszczony montaż w istniejących systemach.
• Stopień ochrony IP20: bezpieczeństwo w suchych pomieszczeniach i wnętrzach rozdzielnic, zgodnie z typowym zastosowaniem aparatury wewnątrz opraw.

Zgodność z Normami

Ogranicznik ETITEC LP2 jest zgodny z obowiązującymi normami europejskimi dla urządzeń ochrony przeciwprzepięciowej oraz posiada certyfikację CE. Spełnia wymagania stawiane ogranicznikom typu T2 (C) i T3 (D), przeznaczonym do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Ogranicznik przepięć ETITEC LP2 został zaprojektowany przede wszystkim do ochrony nowoczesnych lamp LED w oświetleniu ulicznym, gdzie czułe układy elektroniczne są szczególnie narażone na przepięcia. Może być stosowany w sieciach TT i TNS.

• Ochrona lamp LED w słupach oświetlenia ulicznego, parkowego i drogowego.
• Zabezpieczenie opraw oświetleniowych przed przepięciami atmosferycznymi wywołanymi wyładowaniami.
• Montaż w obudowach opraw lub w dedykowanych puszkach instalacyjnych – ochrona przed przepięciami łączeniowymi z sieci.
• Stosowanie w systemach automatyki oświetlenia zewnętrznego, gdzie wymagana jest ochrona kombinowana T2+T3.

Wskazówki Montażowe

Montaż ogranicznika przepięć ETITEC LP2 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na płycie (nie na szynie TH35) z wykorzystaniem otworów montażowych zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu udarowego i obciążenia instalacji. Moment dokręcania zacisków – stosować się do dokumentacji technicznej. Po instalacji sprawdzić działanie wskaźnika LED – zielona dioda sygnalizuje poprawną pracę.

FAQ

• Czy ogranicznik posiada podświetlenie/wizualny wskaźnik stanu? Tak, urządzenie wyposażone jest w zieloną diodę LED sygnalizującą sprawność – świeci, gdy ochrona jest aktywna; brak świecenia lub zmiana koloru oznacza konieczność wymiany.
• Jaki jest stopień ochrony IP ogranicznika? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć, dlatego montaż należy wykonywać w suchym wnętrzu oprawy.
• Do jakiego typu sieci i trybu pracy przeznaczony jest ten ogranicznik? Model ETITEC LP2 jest ogranicznikiem kombinowanym typu T2+T3 (C+D), stosowanym w sieciach TT oraz TNS. Chroni przed przepięciami łączeniowymi (T2) i atmosferycznymi (T3) w jednym urządzeniu.
