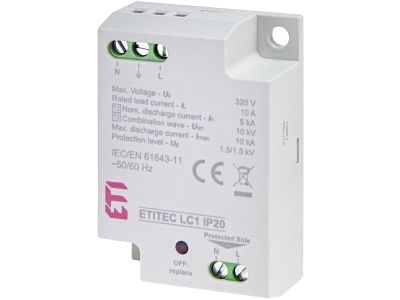

Ogranicznik przepięć, LED, TT/TNS, ETITEC LC1 IP20, typ T2+T3 (C+D) | 002442980 Eti

Alternatywny kod produktu: ETITEC LC1 IP20

Opis i Kluczowe Cechy

Ogranicznik przepięć ETITEC LC1 (symbol 002442980) to urządzenie ochrony przeciwprzepięciowej typu T2+T3 (C+D) przeznaczone do sieci TT/TNS. Dzięki stopniowi ochrony IP20 nadaje się do montażu w suchych pomieszczeniach wewnątrz rozdzielnic. Wbudowany wskaźnik LED sygnalizuje stan sprawności – zielona dioda oznacza pełną ochronę, natomiast jej zgaśnięcie informuje o konieczności wymiany ogranicznika. Kompaktowa obudowa ułatwia instalację w małych skrzynkach przyłączeniowych.

• Typ ochrony T2+T3 (C+D): Kombinowany ogranicznik zapewnia ochronę przed przepięciami atmosferycznymi (typ 2) oraz łączeniowymi (typ 3), co pozwala zabezpieczyć czułe odbiorniki, w tym źródła światła LED.
• Wskaźnik LED uszkodzenia: Zielona dioda LED informuje o sprawności urządzenia – szybka diagnoza stanu ochrony bez konieczności stosowania dodatkowych mierników.
• Stopień ochrony IP20: Ochrona przed ciałami stałymi o średnicy powyżej 12,5 mm, odpowiedni do zabudowy w rozdzielnicach w suchych pomieszczeniach.
• Przystosowany do sieci TT i TN-S: Ogranicznik dedykowany do typowych układów sieciowych stosowanych w instalacjach niskiego napięcia.
• Kompaktowa konstrukcja: Niewielkie wymiary ułatwiają montaż w ograniczonej przestrzeni, np. w skrzynkach przyłączeniowych oświetlenia ulicznego.

Zgodność z Normami

Ogranicznik przepięć ETITEC LC1 został zaprojektowany zgodnie z obowiązującymi wymaganiami norm europejskich dotyczących ochrony przeciwprzepięciowej. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa.

Zastosowanie

Ogranicznik przepięć ETITEC LC1 IP20 znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przepięciami, szczególnie w obwodach zasilających źródła światła LED.

• Ochrona lamp LED w oświetleniu ulicznym, parkowym i architektonicznym – zabezpieczenie przed skutkami wyładowań atmosferycznych i łączeniowych.
• Montaż w małych rozdzielnicach i skrzynkach przyłączeniowych – kompaktowa obudowa pozwala na łatwą instalację w ograniczonych przestrzeniach.
• Zabezpieczenie instalacji w budynkach mieszkalnych, biurowych i przemysłowych z sieciami TT i TN-S – ochrona przed przepięciami indukowanymi i bezpośrednimi.
• Stosowanie w obwodach, w których wymagana jest ochrona typu 2 i 3 w jednym urządzeniu – uproszczenie schematu ochrony przed przepięciami.

Wskazówki Montażowe

Montaż ogranicznika przepięć musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami oraz dokumentacją techniczną producenta. Moment dokręcania zacisków powinien być zgodny z danymi podanymi w karcie katalogowej ogranicznika.

FAQ

• Czy ogranicznik posiada wskaźnik uszkodzenia? Tak, urządzenie wyposażone jest w zieloną diodę LED, która świeci w normalnym stanie pracy. Gdy dioda gaśnie, oznacza to, że ogranicznik uległ uszkodzeniu i wymaga wymiany.
• Jaki jest stopień ochrony obudowy? Obudowa ogranicznika spełnia wymogi stopnia ochrony IP20 – chroni przed dostępem do części pod napięciem palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm.
• Dla jakich typów sieci przeznaczony jest ten ogranicznik? Model ETITEC LC1 jest przystosowany do pracy w sieciach TT oraz TN-S (układ rozdzielczy), co jest typowe dla instalacji oświetleniowych i ogólnych w Polsce.
