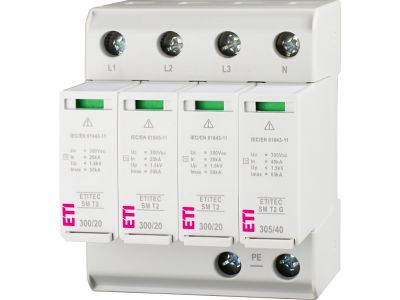

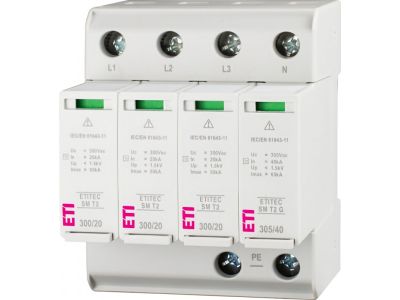

Ogranicznik przepięć, kombinowany (warystor+iskiernik), TT, ETITEC SM T2 300/20 3+1, typ T2 (C) | 002440754 Eti

Opis i Kluczowe Cechy

Ogranicznik przepięć kombinowany ETITEC SM T2 300/20 3+1 o strukturze warystorowo-iskiernikowej to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed przepięciami wywołanymi wyładowaniami atmosferycznymi, przepięciami łączeniowymi oraz zwarciami doziemnymi. Przeznaczony do ochrony obwodów prądu przemiennego w systemach jednofazowych i trójfazowych, charakteryzuje się wysoką efektywnością działania oraz modularną konstrukcją ułatwiającą montaż i konserwację.

• Kombinowana ochrona warystorowo-iskiernikowa: Zapewnia skuteczną eliminację przepięć o różnym charakterze – od łagodnych po gwałtowne impulsy, zabezpieczając wrażliwą aparaturę elektroniczną i maszyny.
• Brak prądu upływowego: Eliminuje straty energii i ryzyko fałszywych wyzwoleń zabezpieczeń, co jest krytyczne w systemach precyzyjnych i energooszczędnych.
• Odłącznik termiczny: Automatyczna ochrona przed przegrzaniem – w przypadku nadmiernego obciążenia układ odcina zasilanie, chroniąc instalację i ograniczając ryzyko awarii.
• Brak konieczności dobezpieczania do 315 A gG: Uproszczenie montażu i redukcja kosztów instalacyjnych – ogranicznik współpracuje bezpośrednio z głównymi zabezpieczeniami obwodu.
• Optyczny wskaźnik uszkodzenia: Szybka identyfikacja stanu technicznego urządzenia i konieczności wymiany – widoczna sygnalizacja awarii oszczędza czas podczas przeglądów.
• Odporność na wibracje i wstrząsy: Niezawodność pracy w trudnych warunkach przemysłowych, maszynach ruchomych oraz instalacjach narażonych na wstrząsy.

Zgodność z Normami

Ogranicznik ETITEC SM T2 300/20 spełnia wymagania normy PN-EN 61643-11:2012 dotyczącej ochrony przed przepięciami w instalacjach niskiego napięcia. Posiada deklarację zgodności CE oraz jest zgodny z dyrektywą RoHS, co potwierdza brak szkodliwych substancji w jego konstrukcji.

Zastosowanie

Ogranicznik przepięć ETITEC SM T2 300/20 3+1 znajduje zastosowanie w instalacjach, gdzie wymagana jest wysoka ochrona przed przepięciami i konieczna jest szybka identyfikacja awarii. Idealny do systemów wymagających niezawodności i ciągłości zasilania.

• Ochrona obwodów AC w budynkach mieszkalnych i komercyjnych – zasilanie urządzeń wrażliwych (komputery, serwery, systemy alarmowe).
• Zabezpieczenie instalacji w zakładach przemysłowych – maszyny, napędy, układy sterowania narażone na przepięcia łączeniowe i atmosferyczne.
• Systemy telekomunikacyjne i sieci komputerowe – ochrona przed przepięciami w okablowaniu strukturalnym i urządzeniach aktywnych.
• Instalacje fotowoltaiczne i systemy magazynowania energii – ochrona falowników i akumulatorów przed przepięciami generowanymi przez zmienne warunki atmosferyczne.
• Obwody zasilające wrażliwą aparaturę medyczną w szpitalach i laboratoriach – brak prądu upływowego minimalizuje ryzyko zakłóceń.

Wskazówki Montażowe

Montaż ogranicznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy instalować bezpośrednio w rozdzielnicy, na szynie DIN, w miejscu łatwo dostępnym do konserwacji. Zaleca się montaż przed głównymi zabezpieczeniami obwodu (np. wyłącznikiem nadprądowym) w celu zapewnienia optymalnej ochrony. Połączenia należy wykonywać zgodnie z oznaczeniami L/N/PE, dbając o odpowiedni moment dokręcania przewodów. Po montażu należy sprawdzić działanie wskaźnika stanu technicznego i przeprowadzić testy ochrony zgodnie z dokumentacją producenta. Regularne przeglądy stanu technicznego i wymiana w przypadku sygnalizacji awarii są kluczowe dla zachowania ciągłości ochrony.

FAQ

• Czy ogranicznik wymaga dobezpieczenia? Nie – urządzenie nie wymaga dodatkowego zabezpieczenia do 315 A gG, co upraszcza instalację i obniża koszty.
• Jakie jest maksymalne napięcie trwałej pracy (U_C)? Maksymalne napięcie trwałej pracy nie zostało określone w dostępnych danych. Szczegółowe dane techniczne znajdują się w dokumentacji produktu.
• Czy ogranicznik można stosować w instalacjach DC? Nie – urządzenie jest przeznaczone wyłącznie do ochrony obwodów prądu przemiennego (AC) w systemach jednofazowych i trójfazowych.
• Jak działa odłącznik termiczny? Odłącznik termiczny stanowi dodatkowe zabezpieczenie – w przypadku nadmiernego nagrzania układu (np. przez długotrwałe przepięcie) automatycznie odcina zasilanie, chroniąc instalację przed uszkodzeniem.
